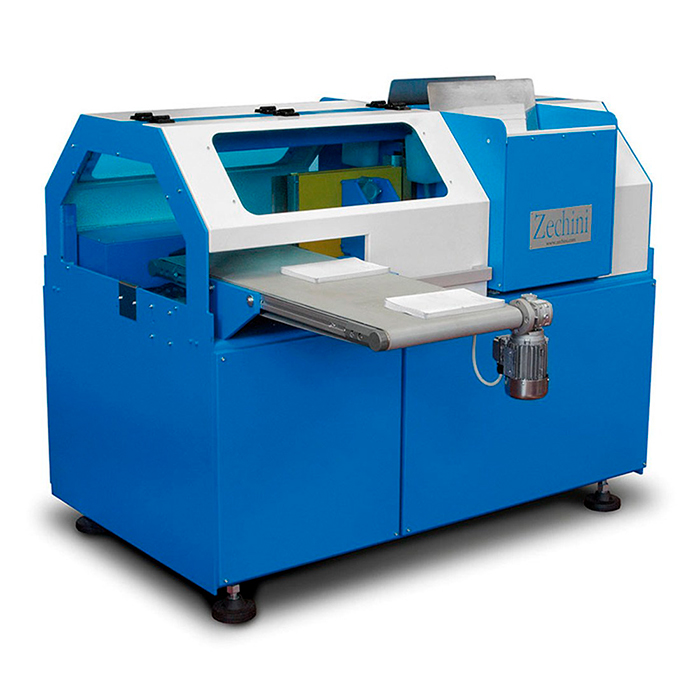

Машина для приклейки форзацев Zechini VIP Press & End Paper
Под заказ
Запросите стоимость у менеджера
Самовывоз: г. Москва, Электродный проезд, д. 6
Бесплатно
Демозал
Доставка
Гарантия
Сервис

Vip Press & End Paper предназначена для приклейки форзацев к сшитым или скрепленным клеевым соединением книжным блокам.

Технологический процесс:

По конвейеру сшитый книжный блок попадает на станцию приемки, блок падает корешком вниз и захватывается направляющими. По направляющим блок продвигается на станцию обжима.

Два верхних пневматических пресса обжимают книжный блок, выталкивая из него тем самым воздух, блокируют его.

Одновременно два нижних гидравлических пресса обжимают корешок книжного блока по фальцу.

Затем блок по направляющим продвигается к станции нанесения клея. В процессе движения при помощи системы PAFRA у основания корешка блока слева и справа наносятся две полосы клея ПВА. Ширина нанесения клея 3-4 мм.

Загрузка пробигованных и согнутых лицевой стороной внутрь форзацев осуществляется оператором в 2 боковых самонаклада по принципу нон-стоп.

С самонакладов форзацы подхватываются вакуумной системой и позиционируются справа и слева от блока. После чего происходит выравнивание уровня книжного блока и форзацев. Процесс осуществляется при остановленном блоке.

После этого блок попадает на станцию повторного обжима, где форзацы прижимаются к основанию корешка книжного блока. Далее книжный блок переходит на следующий модуль.

Стандартное оснащение:

  • Конвейер на входе;
  • Станция приемки книжного блока;
  • Станция бумага-каптал;
  • Клеевая станция: нанесение полосы холодного клея шириной 4 мм;
  • Автоматический самонаклад форзацев;
  • Система соединения книжного блока с форзацами;
  • Выход.

Детали:

  • Регулируемое аэродинамическое давление;
  • Регулируемое время обжима;
  • Система нанесения клея PAFRA (система нанесения клея при помощи форсунок, при которой выделение клея происходит только при соприкосновении с блоком, что позволяет экономно расходовать клей и избежать ежедневной очистки машины);
  • Насос вакуумной системы захвата форзацев находится внутри машины;
  • Машина снабжена надежной системой транспортировки блока с автоматической тормозной системой;
  • Подобная система используется также и при вакуумной подаче форзацев.

Технические характеристики:

Максимальный формат книжного блока 500 х 325 мм
Минимальный формат книжного блока 120 х 70 мм
Максимальная толщина книжного блока 60 мм
Минимальная толщина книжного блока 8 мм
Скорость 20 цикл/мин
Потребляемая мощность 3 кВт
Электропитание 380 В-3 ф-50 Гц
Вес 1500 кг
Габариты (Д х Ш х В) 2100 х 1000 х1550 мм
