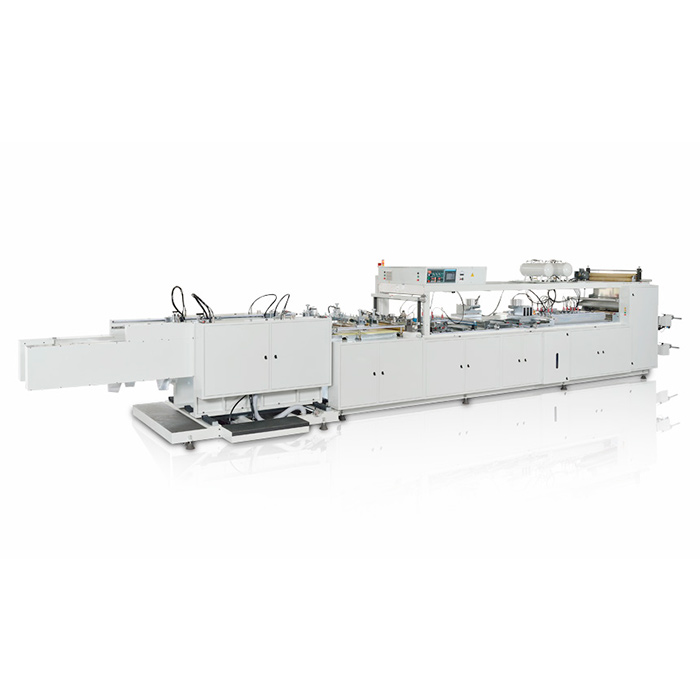

SDH-SC-AW – Автоматические пакетоделательные машины.
Машины S-Dai серии SDH-SC-AW – автоматизированные пакетоделательные машины для выпуска конусных пакетов с боковым швом и сбором пакетов в пачки.
Особенности и преимущества:
- Автоматический вакуумный выклад готовых пакетов на конвейер;
- Скрепление пакетов в готовые пачки происходит непосредственно на машине;
- Универсальная скоростная машина для выпуска широкого ассортимента продукции;
- Удобство в работе и обслуживании;
- Быстрая смена работы, минимальное время на переналадку и минимум отходов;
- Надёжность в эксплуатации;
- Широкий ряд дополнительного оснащения на выбор заказчика;
- Оптимальный выбор и эффективность
Дополнительное оснащение по заказу:
- Автоматическая система равнения полотна EPC, LPC;
- Встраиваемый в линию складывающий треугольник для специальных пакетов или при работе с полотна;
- Бесшпиндельная размотка с подъёмником рулонов с пола;
- Система снятия статики Simco;
- Модуль сварки дна (2 шт.)
- Секция пробивки отверстий, удобная регулировка;
- Система совмещения рисунков с двух полотен;
- Профиль сварочных ножей по требованию: «V», «Y», «S»;
- Аппликатор этикеток RFID;
- Система нанесения маркировки, струйной печати и т.д.
Видеообзор пакетоделательной машины:

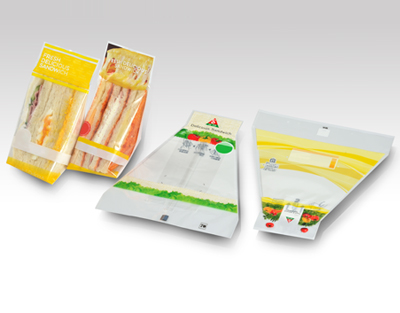

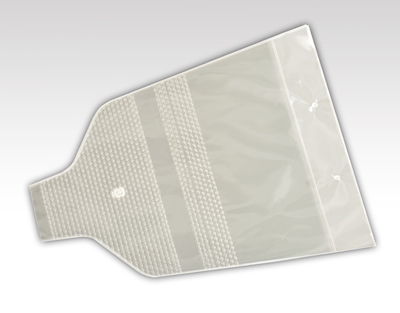

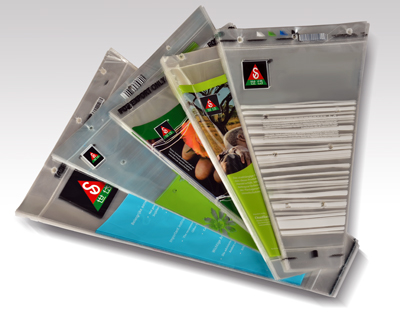

Образцы готовой продукции:
Описание оборудования:
Рулонная зарядка (размотка)
|
- Двушпиндельная зарядка с боковыми зажимами для втулок диаметром 76мм (3").
- Система контроля натяжения полотна.
- Мощность двигателя 2 л.с., переменного тока.
- Пневматическая тормозная муфта для контроля натяжения полотна на зарядке (размотке).
- Механическая система равнения полотна (опционально – автоматическая EPC, LPC).
Секция пробойников (опционально)
- Скоростные пробойники отверстий на клапане 15 мм, 2 шт.
- По требованию устанавливается секция пробойников в теле пакета. Количество, форма и размер отверстий, а также возможность изменения взаимного расположения по требованию.
- Нож для продольной отрывной перфорации (под клапаном) – 2 шт.
|
Модуль сварки
|
- Изменение длины пакета осуществляется с панели управления.
- Цифровой счетчик пакетов в пачке.
- Сварочный нож с подключением к контуру жидкостного охлаждения (насосы включены в комплект поставки).
- Фотодатчик для работы с запечатанной пленкой Sick (Германия).
|
Приемный конвейер (серия SDH-SC-AW)
|
- Вакуумный модуль наклада пакетов на конвейеры.
- Модуль снятия статического напряжения.
- Модуль горячего скрепления пакетов в пачки.
|
Русифицированное меню панели управления с сенсорным экраном
|
Технические характеристики:
Модель
|
SDH-800SC-AW
|
SDH-1000SC-AW
|
Материал
|
LDPE, HDPE, PP, BOPP, CPP и др.
|
Ширина пакета, мм (верх, низ)
|
До 450
От 50
|
До 500
От 50
|
Длина пакета, мм (высота)
|
650 мм
|
750 мм
|
Толщина, микрон
|
20-80 *
|
15-80 *
|
Скорость, шт./мин
|
140 * (70*2)
|
120 * (60*2)
|
Потребляемая мощность, кВт
|
10
|
12
|
Конвейер
|
+
|
+
|
Диаметр втулок, мм
|
76 / 152
|
76 / 152
|
Габаритные размеры (Д х Ш х В), м
без дополнительного оснащения
|
7.6 x 1.6 x 2.0
|
8.0 x 1.8 x 1.8
|
Масса, кг
|
5 700
|
6 700
|
* Примечание: Спецификация может быть изменена без предварительного извещения.
