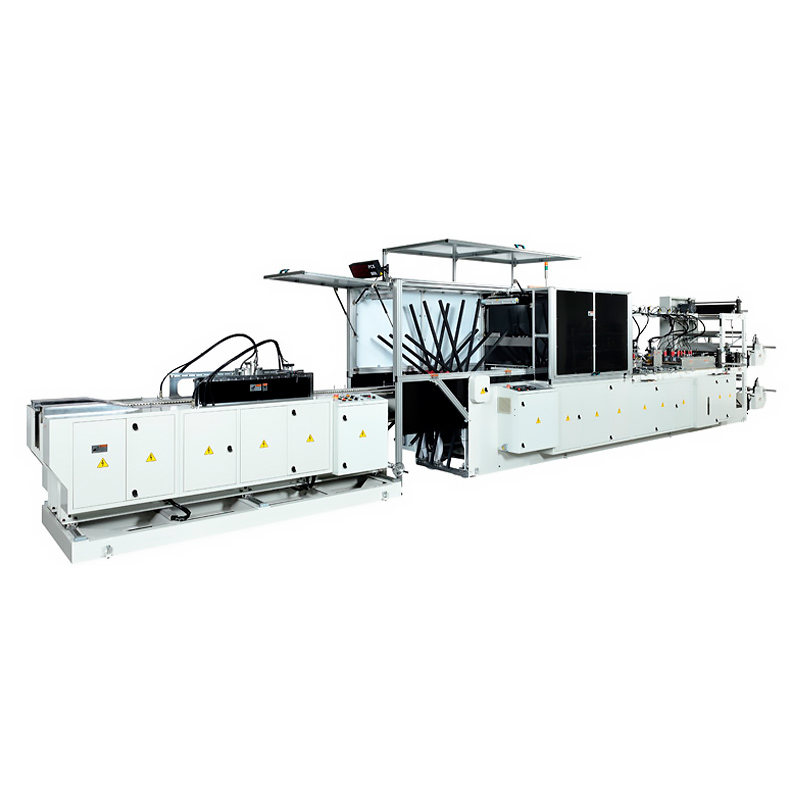

SDH-SC-RW – скоростные автоматические пакетоделательные машины «Викет».

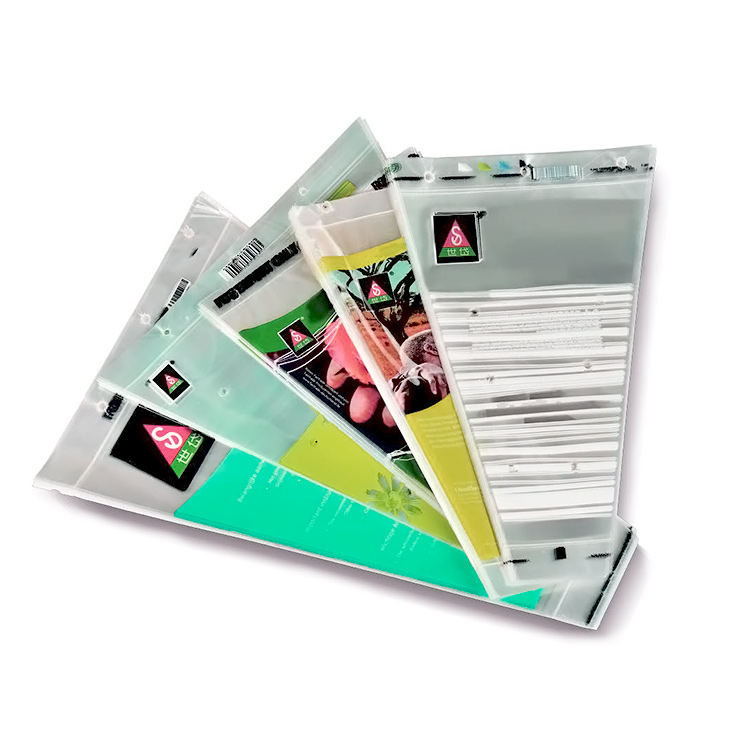

Машины S-Dai серии SDH-SC-RW – скоростные автоматизированные пакетоделательные машины для выпуска конусных пакетов и сбором пакетов в пачки.
Технические особенности:
- Автоматический вакуумный выклад готовых пакетов на конвейер;
- Скрепление пакетов в готовые пачки происходит непосредственно на машине;
- Универсальная скоростная машина для выпуска широкого ассортимента продукции;
- Удобство в работе и обслуживании;
- Быстрая смена работы, минимальное время на переналадку и минимум отходов;
- Надёжность в эксплуатации;
- Широкий ряд дополнительного оснащения на выбор заказчика;
- Оптимальный выбор и эффективность
Дополнительное оснащение на заказ:
- Автоматическая система равнения полотна EPC, LPC;
- Встраиваемый в линию складывающий треугольник для специальных пакетов или при работе с полотна;
- Бесшпиндельная размотка с подъёмником рулонов с пола;
- Система снятия статики Simco;
- Модуль сварки дна (2 шт.)
- Секция пробивки отверстий, удобная регулировка;
- Система совмещения рисунков с двух полотен;
- Профиль сварочных ножей по требованию: «V», «Y», «S»;
- Аппликатор этикеток RFID;
- Система нанесения маркировки, струйной печати и т.д.
Видеообзор цветочной пакетоделательной машины «Викет»
Техническое описание пакетоделательного оборудования
Рулонная зарядка (размотка)
- Двушпиндельная зарядка с боковыми зажимами для втулок диаметром 76 мм (3");
- Система контроля натяжения полотна;
- Мощность двигателя 2 л.с., переменного тока;
- Пневматическая тормозная муфта для контроля натяжения полотна на зарядке (размотке);
- Система равнения края EPC, LPC по требованию
Секция пробойников (опционально)
- Скоростные пробойники отверстий на клапане 15 мм – 2 шт.
- По требованию устанавливается секция пробойников в теле пакета. Количество, форма и размер отверстий, а также возможность изменения взаимного расположения по требованию.
- Нож для продольной отрывной перфорации (под клапаном) – 2 шт.
Модуль сварки
- Изменение длины пакета осуществляется с панели управления.
- Цифровой счетчик пакетов в пачке.
- Сварочный нож с подключением к контуру жидкостного охлаждения (насосы включены в комплект поставки).
- Фотодатчик для работы с запечатанной пленкой Sick (Германия).
Приемный конвейер серии SDH-SC-RW
- Вакуумный модуль наклада пакетов на конвейеры.
- Модуль горячего скрепления пакетов в пачки.
- Модуль снятия статического напряжения.
Панель управления
- Сенсорный дисплей TFT.
- Меню на русском языке.
Технические характеристики
Примечание: спецификация может быть изменена без предварительного извещения.
Модель
|
SDH-600SC-RW
|
SDH-800SC-RW
|
SDH-1000SC-RW
|
Материал
|
LDPE, HDPE, PP, BOPP, CPP и др.
|
Ширина пакета, мм (верх/низ)
|
до 480 (650*) / от 50
|
до 450 (650*) / от 50
|
до 500 (750*) / от 50
|
Длина пакета, мм (высота)
|
380 - 550 мм
|
430 - 650 мм
|
450 - 750 мм
|
Толщина, микрон
|
20-80*
|
20-80*
|
20-80*
|
Скорость, шт./мин
|
240 (120*2)
|
240 (120*2)
|
200 (100*2)
|
Потребляемая мощность, кВт
|
28
|
28
|
30
|
Конвейер
|
+
|
+
|
+
|
Диаметр втулок, мм
|
76 / 152
|
76 / 152
|
76 / 152
|
Габаритные размеры без доп. оснащения (Д х Ш х В)
|
7.6 x 1.4 x 2.0 м
|
7.6 x 1.6 x 2.0 м
|
8.0 x 1.8 x 1.8 м
|
Масса, кг
|
5500
|
5700
|
6700
|
