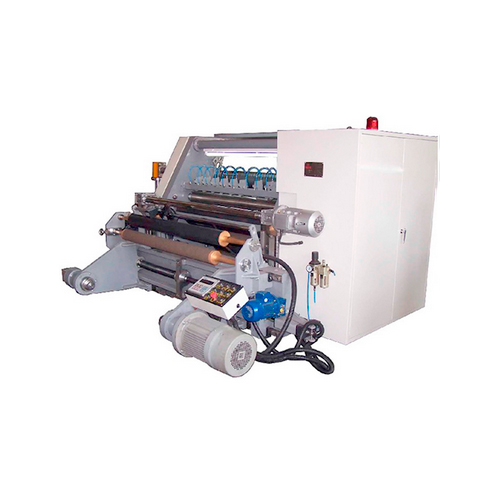

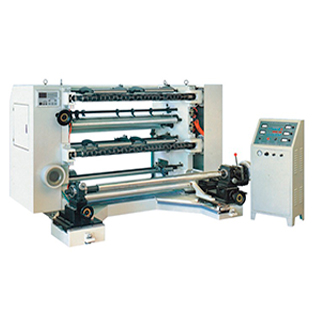

Бобинорезательная машина Sinomech SSR 1300AE

Машина для перемотки и продольной резки рулонных материалов. Машина разработана для перемотки и продольной резки материалов для гибкой упаковки таких, как:

• Бумага;
• Полиэтилен;
• Полипропилен;
• ПВХ;
• Ламинат из композиций вышеуказанных материалов;
• Кашированная фольга;
• Другие плёночные и нетканые материалы.

Бесшпиндельный модуль размотки с гидравлической системой подъема рулона. Расчитан на работу со втулками с внутренним диаметром 76 мм.
Размотка оборудована двигателем с векторным управлением SIEMENS мощностью 5.5 кВт и автоматической системой контроля натяжения по токам двигателя. Весь конструктив модуля установлен на прецизиооных линейных направляющих. Перемещение модуля по линейным направляющим обеспечивает возможность изменения положения полотна материала, которое выполняется с помощью автоматической системы равнения BST (Германия).
Максимальный диаметр роля на размотке 800 мм.
Пульт управления размоткой расположен непосредственно на модуле, что обеспечивает дополнительное удобство при работе с модулем.
Подача материала осуществляется с помощью пары валов: хромированного стального вала и прижимного обрезиненного вала с пневматической регулировкой прижима (по обеим сторонам независимо).
Подающий вал приводится от двигателя SIEMENS мощностью 3 кВт. Пара подающих валов расположена перед секцией резки и исключает влияние колебаний натяжения полотна на размотке на процесс резки. Все проводящие ролики - алюминиевые со специальной обработкой поверхности.

Модуль управляется пневматически и оснащен двумя системами продольной резки:

• Лезвийными ножами (20 лезвий в комплекте) с опорным валом с канавками;
• Дисковой резки с ножничным резом (10 наборов ножей с контрножами в комплекте) с опорным валом, на котором размещаются проставки с контрножами.
• Минимальная ширина реза - 50 мм.

В состав системы входит устройство отвода кромок полотна и намотка их в катушку. Привод осуществляется от двигателя переменного тока мощностью 1.5 кВт. Модуль намотки двухшпиндельный, размещение с противоположной стороны от модуля размотки. Шпиндели раздувные пневматические предназначены для работы со втулками с внутренним диаметром 76 мм. Привод шпинделей осуществляется от независимых двигателей SIEMENS мощностью 3 кВт. Максимальный диаметр рулонов на намотке составляет 600 мм. Намотка оборудована системой автоматического контроля натяжения по токам двигателей, независимая регулировка по каждому шпинделю. На модуле установлены антистатические щеточки.

Модуль оборудован автоматическим счетчиком метража и по достижение заданной длины машина останавливается автоматически. Модуль намотки также оснащен двумя прикаточными валиками (для каждого шпинделя) с пневматической регулировкой прижима.

Для ускорения и удобства установки втулок на намотке на модуле имеются перемещаемые вручную лазерные указки. Снятие порезанных рулонов осуществляется с помощью станции выгрузки, которая позволяет существенно ускорить эту процедуру и продолжать снятие и установку рулонов на поддоны параллельно с установкой втулок на намоточные шпиндели и креплением к ним лент разрезаемого материала.
