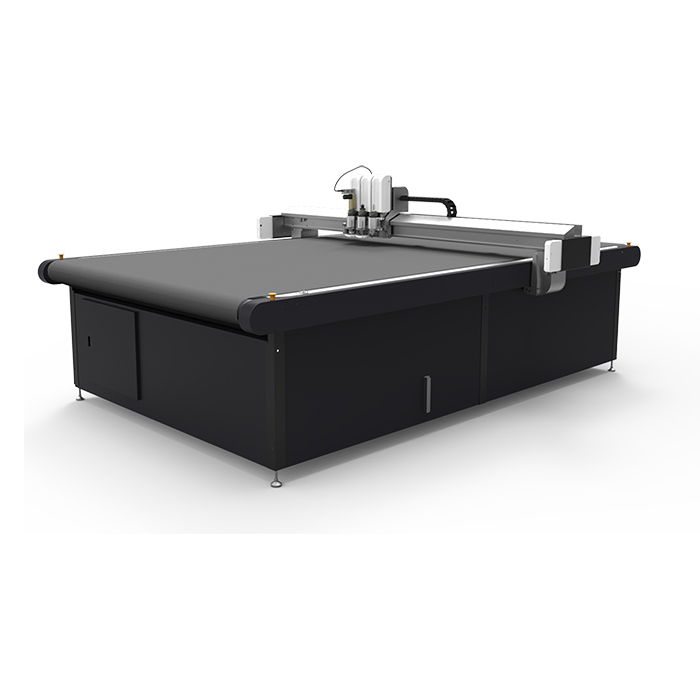

Система высокоточной цифровой резки BK3 может осуществлять резку, надсечку, вырубку, фрезерование, биговку и маркировку с высокой скоростью и высокой точностью.
Устройство подачи и приемное устройство повышает производительность системы. BK3 вполне подходит для изготовления прототипов, короткого и массового производства в индустрии наружной рекламы, печати и упаковки.
Автоматизация производственных процессов используется постоянно:
Обрабатываемый материал поступает в зону подачи с помощью самонаклада.
В зону резки материал подается конвейерной системой.
Система оптического позиционирования (CCD) повышает точность реза.
Процесс вырезания производится высокоскоростными режущими инструментами.
Готовые образцы поступают в зону выгрузки с помощью конвейерной системы.
Полностью автоматизированное производство минимизирует ручное вмешательство.
Видеообзоры режущего плоттера iECHO BK3:
Преимущества системы управления:
Библиотека материалов:
iBrightCut включает в себя данные материалов и параметры их резки. В зависимости от материала, пользователи могут найти подходящие инструменты, лезвия и параметры обработки. Библиотека материалов может быть индивидуально расширена пользователем. Новые данные о материалах и лучшие методы резания могут быть определены пользователями для будущих работ.
Мощный графический редактор:
iBrightCut имеет функции САПР, которые обычно используются в индустрии наружной рекламы и упаковки. С iBrightCut пользователи могут редактировать файлы и даже создавать новые.
Легкость в управлении:
iBrightCut имеет мощные функции при простоте управления. Оператор может узнать все возможности iBrightCut в течение 1 часа и научиться умело использовать их в течение 1 дня.
Управление задачами:
Пользователи могут задавать порядок выполнения работ, проверять предыдущие списки и получать историю выполненных заданий.
Отслеживание пути реза:
Оператор может отслеживать траекторию резания и вносить свои коррективы.
Удобен в использовании:
Оператор по желанию может задать кратчайший путь движения инструмента.
Оператор может задать позицию парковки каретки после завершения выполнения задания.
Оператор может запрограммировать отключение вакуума после завершения выполнения задания.
CutterServer - удаленный сервис:
Клиенты могут воспользоваться быстрыми онлайн сервисами, такими как:
1. Удаленная диагностика неисправностей: пользователь может получить помощь от инженера через сеть.
2. Удаленное обновление системы: пользователи могут обновлять версию ОС через удаленный сервис .
Технические характеристики:
Модель
iECHO 1713/2513/2517/3017
Размеры рабочего стола
1700х1300 мм
2500х1300 мм
2500х1700 мм
3000х1700 мм
Максимальная скорость реза
1500 мм/с
Точность реза
0,1 мм
Максимальная толщина материала
до 50 мм
Инструменты
Перо, осциллирующий электрический нож, осциллирующий пневматический нож, тангенциальный нож, ротационный нож с электроприводом, фрезерный модуль, биговальное колесо, нож для резки тонких пленок/надсечек, нож для резки V-образной канавки
Рабочий стол
Статический, Конвейерная система
Вакуумный прижим
Многозонный
Количество рабочих головок (держателей инструмента)
3
Интерфейс
Последовательный порт
Комплект поставки
- станок
- биговальный инструмент
- пишущий инструмент
- статический нож
- программное обеспечение
- система автоматической инициализации инструментов
- система вакуумного прижима
- инструменты для обслуживания
- инструкция
Опции
- фрезерный модуль
- "Антишум" - гасит звуковые волны от работы вакуумного прижима
- дополнительные инструментальные вставки
- система автоматической подачи рулонных материалов
- расширительные столы
- камера (резка отпечатанного изображения по регистрационным меткам) на выбор заказчика
