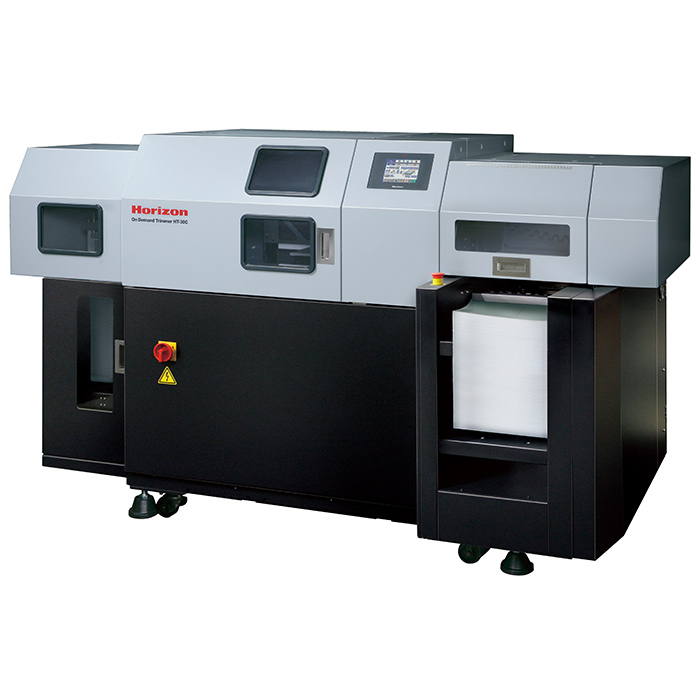

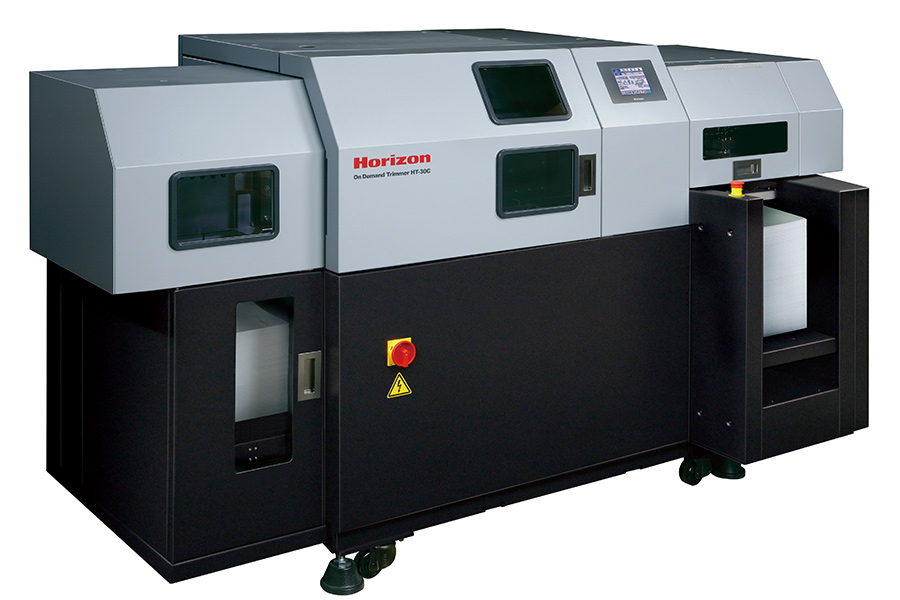

Horizon HT-30С - Роботизированная одноножевая резальная машина для трёхсторонней обрезки. Horizon HT-30С предназначена для полностью автоматической обработки клеёных брошюр.

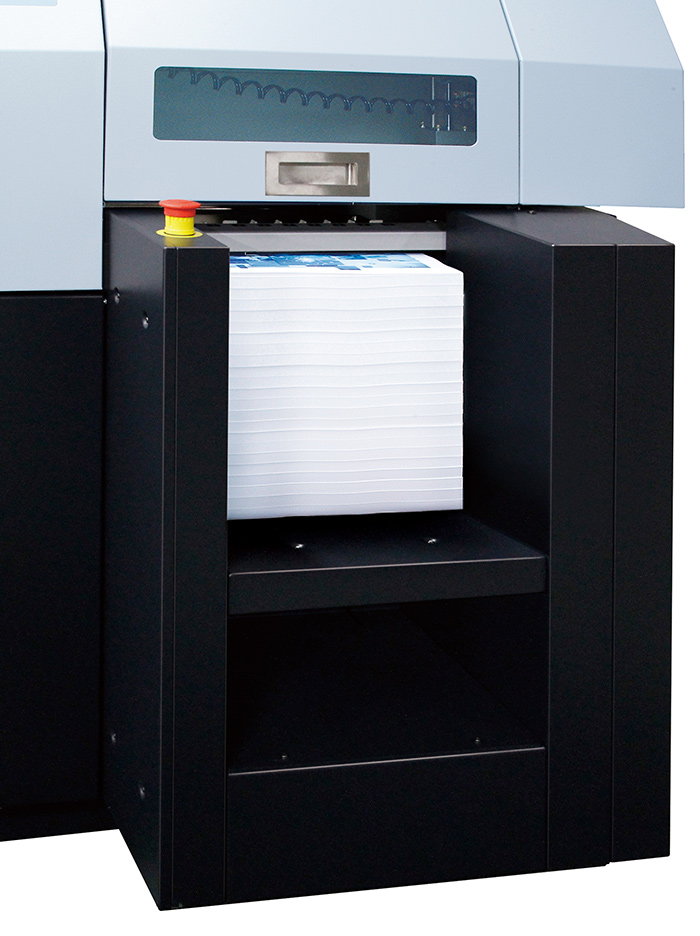

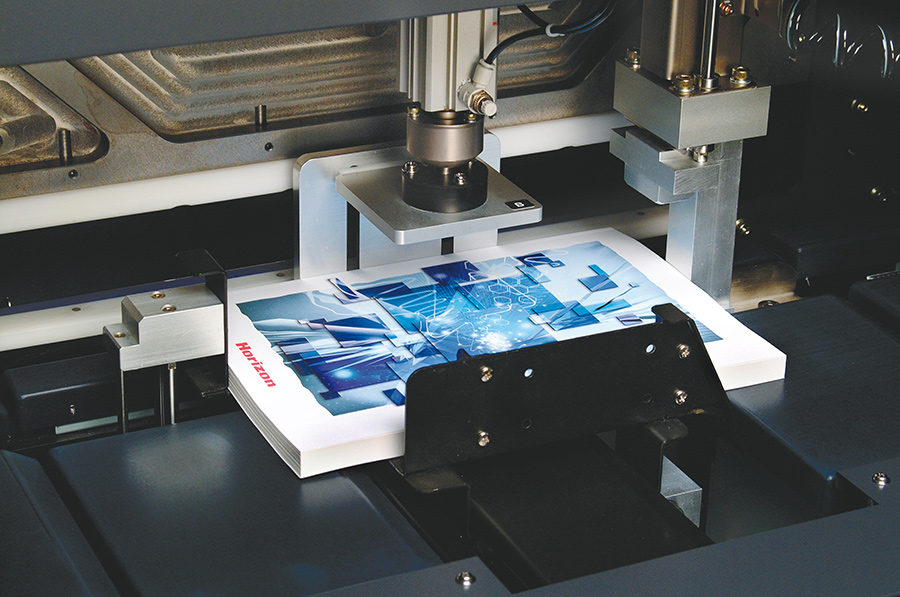

Машина оснащается подающим вакуумным устройством, осуществляющим поэкземплярную подачу готовых блоков из стартового стапеля. Режим подачи подбирается под конкретные условия тиража и предполагает трехстороннюю обрезку одиночных брошюр или накопление в буферном устройстве рабочей привёртки с заданным количеством экземпляров. Грейферные захваты транспортировочной системы перемещают обрабатываемый блок в зону реза, где он фиксируется прижимной пластиной заданного формата. Прижимная пластина сверху и специальный поворотный механизм снизу вращают обрезаемый блок вдоль вертикальной оси. Цикл реза включает в себя три фазы обработки для последовательной обрезки боковых кромок брошюры и её торцевого края. Механизм привода ножа имеет возможность изменения угла сабельного реза для сохранения технологических норм обрезки клеёных брошюр. После окончания обработки, готовая, обрезанная брошюра перемещается в приёмное накопительное устройство, где укладывается в финишный стапель.
Все операции настройки на текущий тираж осуществляются с центрального пульта управления, оснащённого цветным touch screen дисплеем. Интерфейс максимально дружелюбен и содержит вкладки, обеспечивающие быстрый и точный алгоритм настройки стандартных работ и всевозможных вариантов обрезки брошюр с заданными параметрами. Вкладка «memory jobs» позволяет сохранять в памяти до 40 повторяющихся работ.
Эргономические особенности и технические характеристики Horizon HT-30C позволяют рекомендовать её в качестве идеальной технологической пары для однокареточной машины КБС Horizon BQ-270V.
Модель | Horizon HT-30 |
Формат брошюры |
![]() |
до обрезки после обрезки |
от 204х136 до 320х235 мм от 200х134 до 305х230 мм |
Толщина брошюры | от 2 до 51 мм |
Ёмкость самонаклада | 300 мм |
Усилие гидравлического прижима | От 1.5 до 8 кН |
Электропитание | 3 фазы, 380 В. |
Габариты | 2350х1160х1370 мм |
