Horizon SPF-200L

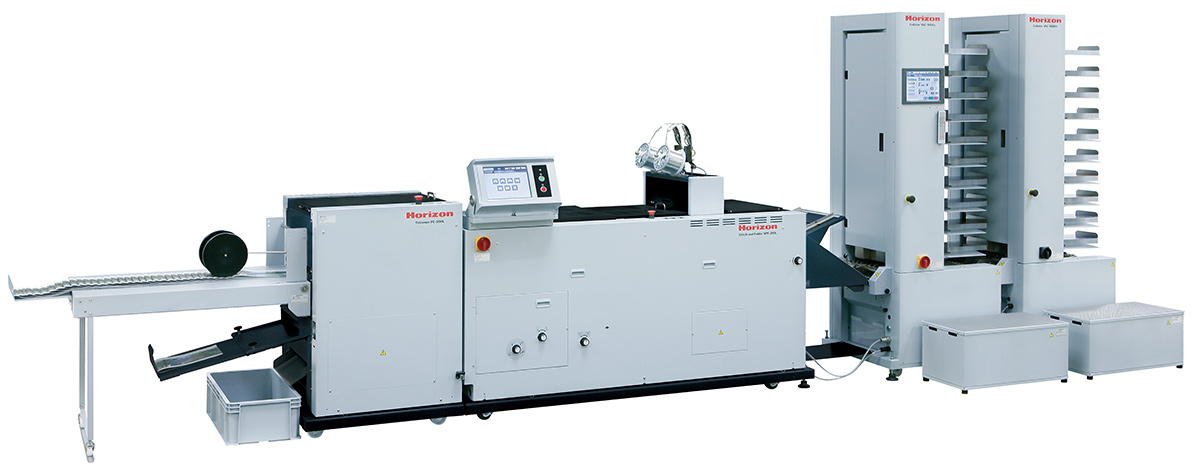

Horizon SPF-200L - проволокошвейный/фальцевальный модуль тяжелого класса для работы в линию с листоподборочными станциями Horizon серии VAC со специальным оснащением подающих лотков (опция LG-1000), позволяющая подбирать форматы предназначенные для выпуска брошюр с альбомной ориентацией корешка.

Буклетмейкер оснащается большим 10,4" цветным сенсорным дисплеем с пользовательским графическим интерфейсом Touch&Work. Интерфейс максимально дружелюбен и содержит легко читаемые пиктограммы и цифровые формуляры для минимизации усилий при настройке машины на текущий тираж. SPF-200L отличается также высокой производительностью достигающей 4500 книг формата A5 в час. Процесс автоматической переналадки включает в себя настройку всех функциональных механизмов в кратчайшее время благодаря применению высокоточных, скоростных сервоприводов.

Модуль оснащается лотком для ручной подачи плотной обложки или дополнительных листов. Благодаря этому устройству Horizon SPF-200L можно использовать как автономный брошюровщик. Также машина имеет встроенную систему выброса некондиционной продукции в специальный лоток. Датчик наличия проволоки, установленный после швейного модуля, позволяет исключить из технологического потока буклеты с дефектами шитья.

Horizon SPF-200L прост в эксплуатации и настройке на конкретные тиражи. Специальные датчики информируют оператора о замятии или отсутствии листов, пустой бобине с проволокой и любых других проблемах. При помощи сенсорного дисплея управления или с центрального пульта листоподборочной башни можно задать режим шиться одной или двумя головками в тачку, накидку или по углу, шитье без фальцовки, фальцовку совместно с шитьем или просто фальцовку без шитья и т.п. В машине используются стандартные головки фирмы Hohner.

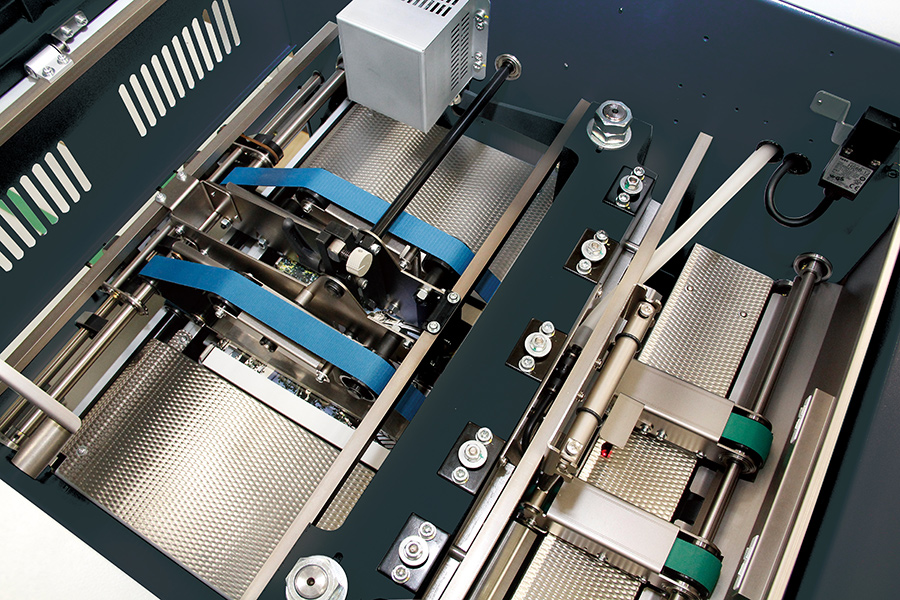

Узел ножевой фальцовки и обжима блока оснащен стальными валами имеющими специальные проточки для работы в режиме шитья файловой скобой. Расстояние между валами и необходимая высота ножевого устройства устанавливается оператором в зависимости от качества бумаги и количества листов в блоке. Кроме того, рабочая кромка фальцующего ножа имеет технологические вырезы для точного формирования корешка издания.

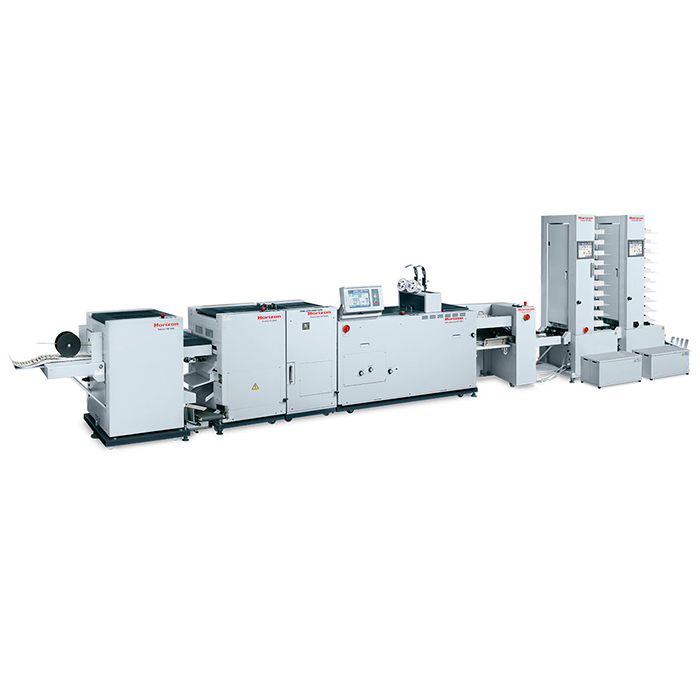

Для формирования полной технологической цепочки производства брошюр буклетмейкер Horizon SPF-200L может дооснащаться модулем автоматической торцевой подрезки FC-200L.

Видеообзор SPF-200L:

Стандартное оснащение:

1. Лоток для ручной подачи тяжёлых обложек или дополнительных листов;
2. Механизм выравнивания и фиксации привёрток с четырёх сторон;
3. Две швейные головки Hohner для шитья плоской скобой;
4. Две бобины с проволокой (стартовый комплект);
5. Кассетно-ножевой модуль односгибной фальцовки;

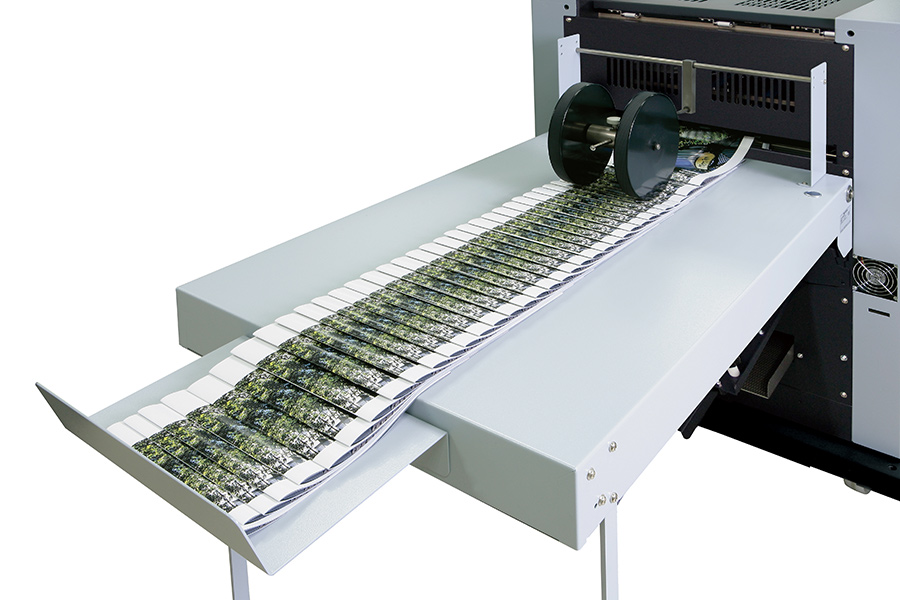

6. Механизм вывода готовых брошюр, оснащённый устройством переключения рабочих потоков (корешковое шитьё/шитьё «втачку»).

Опции:

• SSK-200L набор приспособлений для шитья «втачку» и по углу;
• Loop Stitch Kit набор приспособлений для формирования файловой скобы;
• Im-30 модуль для вставки дополнительных листов в готовую брошюру;
• PST-40 устройство поэкземпярного обжима готовой продукции;
• PK-30 устройство пакетного разделения готовой продукции на выводном конвейере;
• FC-200L автоматический модуль торцевой обрезки;
• LC-200 длинный выводной конвейер.
