Машина Donghang серии F3 с формной гильзовой системой

Обзор:

Данная серия машин является логическим продолжением серии F2 с двумя сервоприводами (Donghang F2 с двумя сервоприводами), но с формной гильзовой системой. Разрабатывалась данная машина главным образом под широкорулонный рынок (от 700 мм и выше), однако при ширинах 520 и 560мм данная машина может иметь функционал универсальных узкорулонных машин с точки зрения отделочных операций.

При таких ширинах основное применение – это гибкая упаковка, кольцевая пленочная этикетка (в том числе термоусадочная), вплавляемая этикетка, печать по многослойным материалам, картону, а также большие тиражи самоклеящийся этикетки (в том числе многослойной).

Donghang F3 обладает расширенным динамическим диапазоном по натяжению, обеспечивает уверенную работу с высоким качеством печати на тонких пленочных материалах, на сложных ламинатах, таких как тубный ламинат.

Широкий набор опций, которые могут быть размещены на рельсах, возможность интеграции секций глубокой печати, комбинированные сушки, отделочные секции на выходе машины позволяют изготавливать самую технически сложную продукцию, востребованную на рынке этикетки и упаковки.
Ширина машин в узкорулонном сегменте 520мм или 560мм. Технические характеристики машин Donghang F3 в широкорулонном сегменте смотрите на странице (Широкорулонная Donghang серии F3 с формной гильзовой системой).

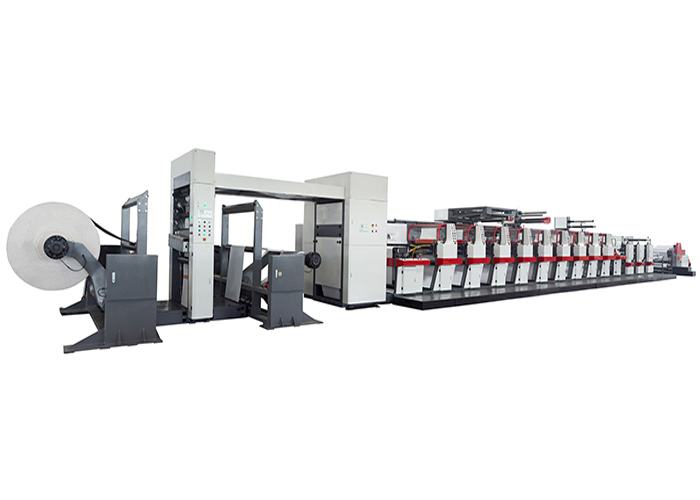

Восьмикрасочная машина с нон-стоп сменой рулонов и рельсовой системой для опциональных модулей

Особенности:

Гильзовая конструкция печатной секции

Обеспечивает быструю и удобную смену тиража.

Два ведущих сервопривода на секцию

Привод опорного и формного валов от разных двигателей, отсутствие шестеренчатой передачи между формным и опорным валом, что расширяет диапазон толщин запечатываемых материалов.

Короткая проводка

Короткий путь полотна между секциями при использовании УФ-сушек уменьшает отходы на приладку.

Автоматическая приводка

Важной особенностью является использование технологии Dot-to-Dot, которая в отличие от технологии Print-to-Cylinder обеспечивает возможность достижения точной приводки даже при ошибке в монтаже формы по продольному положению.
Уже в стандарте машина оснащена и продольной, и поперечной автоматическими приводками.

Продвинутая система контроля натяжения полотна

Автоматическая трехзонная система с промежуточным тянущим модулем между печатными и высекальными секциями.
Возможна установка двухдиапазонной системы для расширения динамического диапазона натяжений.

Продвинутая система сушки

Возможные варианты сушек:

• УФ-сушка
• УФ-сушка на охлаждающих цилиндрах
• LED УФ-сушка
• LED-сушка на охлаждающих цилиндрах
• Сушка горячим воздухом в комбинации с ИК-сушкой
• Высокоэффективная сушка горячим воздухом с воздушными «ножами»
• Комбинации вышеперечисленных сушек

Использование нескольких технологий печати

• Возможность встроить секции глубокой печати
• Использование секций трафаретной печати, перемещаемых на рельсах

Технологическая гибкость

Использование рельсовой системы с перемещающимися на ней модулями:

• переворота полотна
• деламинации/реламинации
• холодного тиснения/УФ-ламинации
• трафаретной печати

Рельсовая система с системой парковки неиспользуемых модулей позволяет увеличить гибкость при наличии большого количества модулей на рельсах.

Специальные модули и опции

• Для изготовления многослойной этикетки
• Специальные системы сушки/ламинации
• Специальные опции для работы со сложными материалами
• Сквозная высечка (по картону) с транспортером для выклада заготовок

Инновации высекального модуля

• Намотка облоя Snow-Ball. Позволяет увеличить скорость работы машины, особенно при работе со сложным облоем.
• Конструкция секции с двумя высекальными и одним опорным цилиндром для ускорения перехода с тиража на тираж.

Автоматизация

• Предустановка приводки. Обеспечивает установку формных цилиндров в начальные позиции, когда в работу уже может включиться система автоматической приводки.
• Автоматическая приводка: продольная и поперечная в стандарте.
• Память тиражей.
• Система удаленной диагностики. Позволяет не только диагностировать и устранять проблемы, но производить полное обновление программного обеспечения машины.
