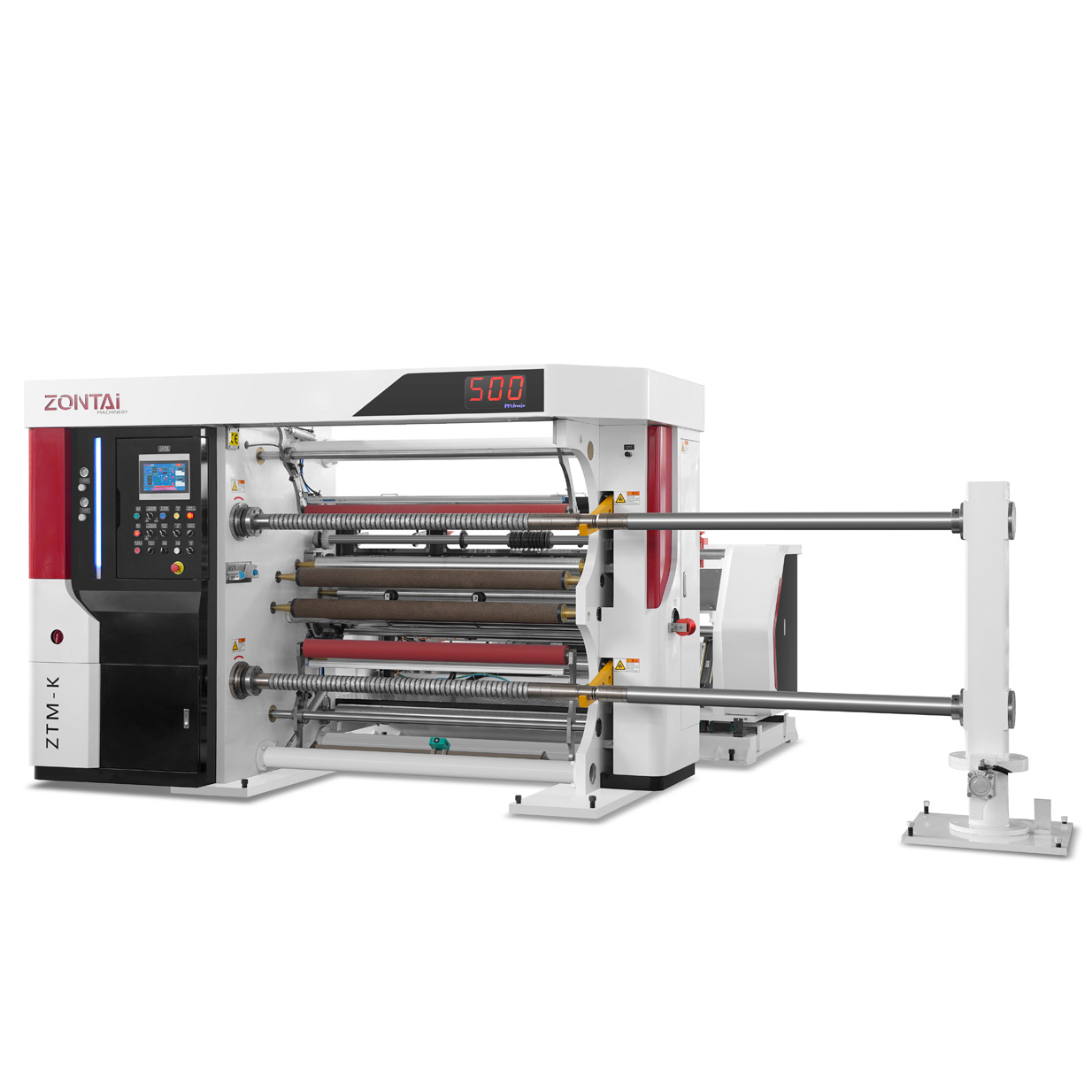

Бобинорезательная машина Zongtai ZTM-K
Под заказ
Запросите стоимость у менеджера
Самовывоз: г. Москва, Электродный проезд, д. 6
Бесплатно
Демозал
Доставка
Гарантия
Сервис

Машина предназначена для резки широкого спектра рулонных материалов (в зависимости от комплектации, сочетание толщины/типа/ширины материала должно удовлетворять диапазону натяжения машины): ПЭТ, ОПП, CastПП, ПЭ, ПС, ПВХ, металлизированных плёнок, оптических материалов, алюминиевой фольги, ламинированных пленок толщиной от 12 до 150 мкм, самоклеящихся материалов, крафт-бумаги, копировальной бумаги, сублимационной бумаги, ламинированных материалов от 45 до 250 г/кв.м, как без печати, так и запечатанных.


Рама

  • Рама состоит из чугунных и стальных элементов. Толщина стенок 60 мм.
  • Тянущий вал изготовлен из бесшовной стальной трубы, хромированный, полированный, динамически сбалансированный.
  • Обрезиненный прижимной вал тянущей пары.
  • Проводящие валы: из алюминиевого сплава; обрезиненные.
  • Трансмиссия машины включает шестеренчатые и ременные передачи.
  • Проводящие ролики находятся под приводом, обеспечиваемым одним плоским ремнем. Это обеспечивает возможность работы с тонкими деликатными материалами.

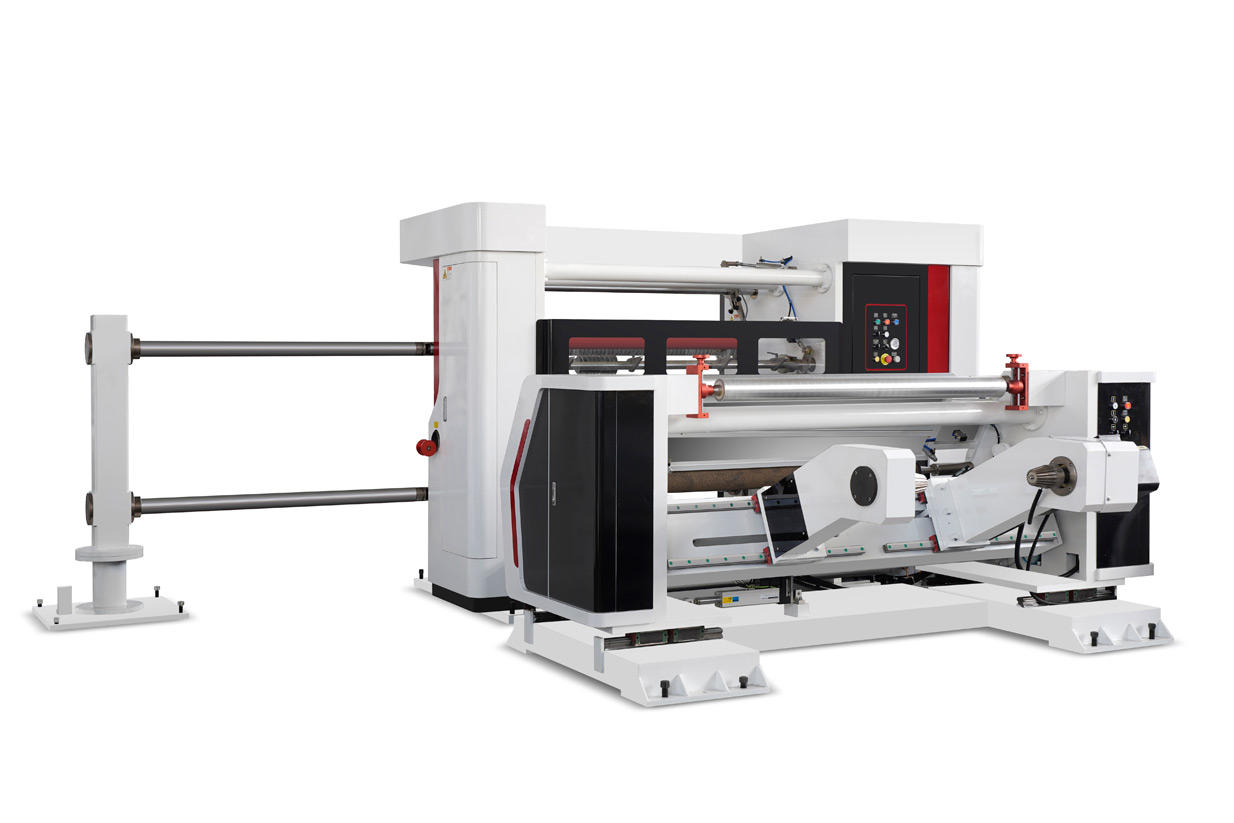

Модуль размотки

  • Размотка имеет свою раму, независимую от основной рамы.
  • Зажимы модуля перемещаются на линейных направляющих, размещенных на опорной пластине.
  • Гидравлическая система подъема рулона с пола. Бесшпиндельная система с зажимами втулки 76 и 152 мм.
  • Устройство настройки перекоса полотна с тонкой ручной регулировкой вправо-влево, вверх-вниз.
  • Система автоматического контроля натяжения полотна оснащена электромагнитным порошковым тормозом и тензодатчиком и управляется через программируемый логический контроллер.
  • Автоматическая система равнения полотна по кромке или по печатной метке.
  • Стол склейки с пневматическими прижимными планками.


Модуль продольной резки

  • Модуль оснащен системами продольной резки лезвийного типа (в комплекте 10 ножей) и ножничного реза с дисковыми ножами (в комплекте 10 ножей). Пневматической управление опусканием/подъёмом ножей.
  • Дисковые ножи с индивидуальным пневматическим управлением - опцинально.
  • Система удаления кромок полотна
  • В состав системы входит устройство отвода кромок полотна и воздуходувка.
  • Намотчик кромки опционально.


Модуль намотки

  • Модуль намотки двухшпиндельный.
  • Фрикционные шпиндели (ширина сегмента 22мм) для работы со втулками с внутренним диаметром 76 мм, 2 шт., управляются пропорциональными клапанами.
  • Пневматическая блокировка.
  • Каждый шпиндель оснащен прижимным обрезиненным валом.
  • Лазерные указки (10 шт.).
  • Система выгрузки порезанных рулонов.
  • Модуль оборудован автоматическим счетчиком метража.


Характеристики

Максимальная ширина материала

мм

1350 / 1650

Максимальный диаметр рулона на размотке

мм

1200

Максимальный диаметр рулонов на намотке

мм

600

Внутренний диаметр втулок на размотке

мм

76 и 152

Внутренний диаметр втулок на размотке

мм

76

Максимальная скорость (в зависимости от материала)

м/мин

400 / 500

Точность системы равнения

мм

0,1

Минимальная ширина реза

мм

50

Установленная мощность

кВт

25 / 35

Вес

кг

8000

Габариты (ДхШхВ)

мм

4700 х 4720 х 1900
