Данный комплекс оборудования позволяет выполнять следующие операции: нанесение защитных и оптических диффузионных плёнок, световозвращающее покрытие типа reflective film, создание антиадгезионных подложек, формирование голографических (3D) плёнок, а также светотехнических материалов ITO, BEF, PVA и TAC.

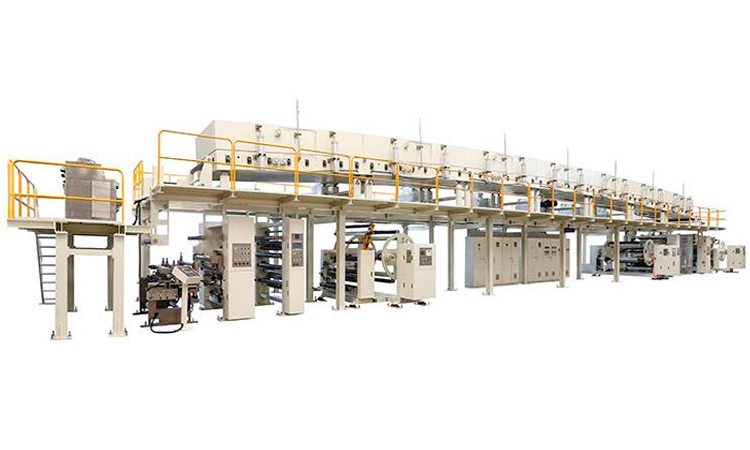

Линии нанесения прецизионного покрытия Aerospace Huayang JMTB оснащены высокоэффективной системой сушки с легко обслуживаемой конструкцией тракта. Рабочие поверхности с никелевым покрытием, вращающиеся части имеют защитные кожухи и ограждения. Система контроля натяжения с обратной связью. Интерфейс HMI для управления технологическим процессом.

Применение: защитные плёнки, оптические диффузионные плёнки, световозвращающие плёнки reflective film, антиадгезионные материалы и подложки release film, плёнки 3D, голографические плёнки, светотехнические плёнки BEF, ITO, TAC, PVA, суперпрозрачные плёнки OCA¸плёнки для автомобильной промышленности (защитные, негорючие, тонировочные), конструкционные и декоративные плёнки, этикеточные плёнки IMD/IML, плёнки для солнечных батарей, элементов питания, плёнки гибких печатных плат FPCB, упаковочные плёнки, фото бумага, бумага для рисования, специальные плёнки с заданным комплексом свойств и т.д.

Широкий ряд дополнительного оснащения на выбор заказчика.

Описание оборудования:

Рулонная зарядка (размотка)
Нон-стоп система с автоматической склейкой. Максимальный диаметр на размотке 800 мм. Минимальный диаметр на размотке 300 мм. Привод шпинделей рулонов от двигателей переменного тока. Привод турели от отдельного двигателя. Пневматический привод ножа для отреза полотна. Поперечная регулировка положения рулона ± 15 мм. Пневматические шпиндели 76 мм. Максимальный вес рулона 600 кг.
Секция покрытия
В зависимости от назначения, типа покрытия, реологических требований предлагаются различные секции покрытия, в том числе: Валковая; Открытая ракельная с анилоксовым валом; Микрогравюра; Комбинированная; Секция Comma; Плоскощелевая; Планкой Майера. В одной линии могут устанавливаться секции разных типов.
Сушка
Электрический нагрев воздуха, возможно повторное использование нагретого воздуха (опционально газовая сушка с масляным или паровым нагревом). Туннельная сушка: длина сегмента туннеля 4 м. Количество сегментов и длина сушки зависят от требуемого режима сушки наносимого состава и скорости линии. Зоны сушки с независимым контролем температуры; сушильные камеры изготовлены из стали и обеспечивают защиту материала от перегрева.
Модуль намотки
Группа вывода полотна состоит из стального и резинового валов, стальной вал приводится в движение двигателем с инверторным управлением. Выводной цилиндр полый, охлаждаемый. Контур с обратной связью для автоматического контроля натяжения полотна получает сигнал управления от танцующего ролика, связанного с пневматическим цилиндром низкого трения, обеспечивающим высокоточную регулировку натяжения полотна. Тип намотки: Нон-стоп система, турельная, с автоматическим резом. Максимальный диаметр на намотке 800 мм (или иное). Привод шпинделей рулонов от двигателей переменного тока. Привод турели от отдельного двигателя. Пневматический привод ножа для отреза полотна. Поперечная регулировка положения рулона ± 15 мм. Пневматические шпиндели 76 мм.
Система управления
Основная панель управления находится с операторской стороны на модуле намотки. Позволяет выполнять следующие команды: старт, стоп, увеличение/уменьшение скорости, настройки натиска, включение/выключение вентиляторов, включение/выключение прижимного ролика для склейки.

Дополнительное оснащение по заказу:

Система очистки полотна.
Системы равнения полотна.
Антиадгезионное покрытие валов.
Накопитель материала.
Система обработки коронным разрядом.
Система сушки с газовым нагревом, термическим маслом, паром.
Различные типы намотчиков, в том числе намотка товарных рулонов потребительского формата.
Вторая размотка и секция ламинирования с валами прямого прижима или парными валами с регулированием усилия прижима.
Секции печати In-line.

Технические характеристики:

Примечание: спецификация может быть изменена без предварительного извещения.

Запечатываемые материалы	OPP/PE/PET/PP/PI, синтетические пленки, ламинаты, нетканые материалы, алюминиевая и медная фольга, бумага
Максимальная ширина полотна	300 – 2 350
Максимальная механическая скорость	50 - 300
Наносимое покрытие	Составы на водной, сольвентной, бессольвентной основе, УФ или электронного отверждения
Система сушки	Электрический нагрев Термическое масло Пар Газ УФ
Привод	Серво
Максимальный диаметр рулона на размотке/намотке	400 / 800 /1000 / 1200 / 1500

Свойства:

Производитель

Xi'an Aerospace-Huayang

Статья Александра Бокарева «Современный конвертинг: линии для прецизионного нанесения покрытий Aerospace» 518.8 Кб

ТЕРРА ПРИНТ

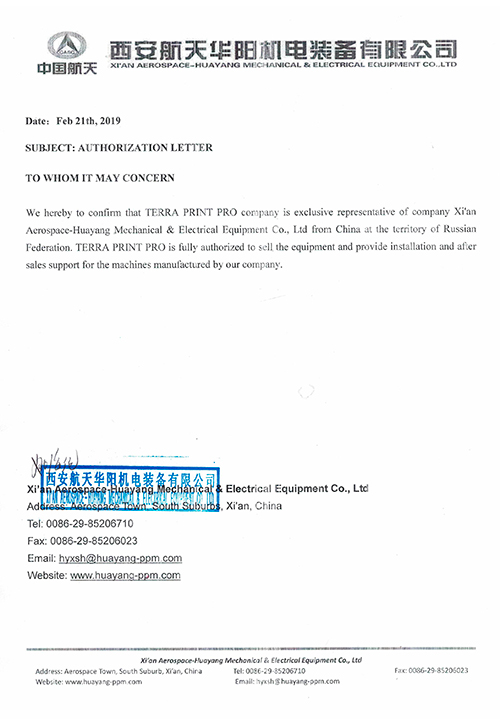

является официальным дилером Xi'an Aerospace-Huayang
