Цифровая печать этикетки на Nilpeter

Тенденции цифровой печати этикетки

Нам показалась очень интересным динамика развития технологий изготовления этикетки, приведенная на одной из презентаций датской компании Nilpeter. На фото № 1 показано изменение спроса на технологическое оборудование в отрасли. Доминировавшие ранее машины высокой печати уступили место флексографской технике в середине 90-х годов прошлого века. Традиционная флексография тоже серьезно видоизменилась по качеству (приблизившись к офсету, но сильно опережая его в возможностях и себестоимости продукции) и оперативности. Это стало особенно заметно с открытием эффективных УФ-технологий, и к концу первого десятилетия нового века УФ-флексо, как отдельная технология, стала доминировать в этикетке и упаковке. Сегодня мы наблюдаем рост спроса на цифровые рулонные машины, которые в численном выражении уже обогнали количество инсталлируемых аналоговых решений. Причем, согласно статистике, в США это произошло еще в конце 2014 года. Небольшое, но интересное отступление: обратите внимание на стабильную долю офсетных технологий на фото. Став доминирующей технологией в полиграфии, офсет так и не смог сколь-нибудь заметно отличиться на этикеточном «фронте».

график продаж
Рис 1. Продажи этикеточного печатного оборудования.

Кто-то может возразить, что число инсталлированных машин не настолько важно, как объем производимой по разным технологиям продукции, ведь никто не оценивает печатный бизнес по числу настольных принтеров вместо типографского оборудования. На это можно возразить языком сухой статистики: цифровым способом сейчас изготавливается примерно 11% от всей этикеточной продукции в массовом измерении (в кв.м.), или 16% - в ее стоимостном выражении. Что, согласитесь, уже заметно, и эта доля постоянно увеличивается.

Почему цифровой способ печати этикетки имеет большие перспективы?

Перед тем как перейти к непосредственно цифровой печатной технике, попробуем проследить некоторые тенденции.
Во-первых, это снижение тиражей, наблюдаемое всеми и повсеместно. Исключение может составлять лишь сигаретная упаковка и массовая бытовая химия, но таких продуктов остается все меньше, и большая часть этой продукции по-прежнему печатается методом глубокой печати, или на широкоформатных машинах.
По статистике средние тиражи этикетки в мире снизились. Этот фактор объясняет конкуренцию в себестоимости продукции между современными аналоговыми флексографскими и цифровыми машинами.

Во-вторых, это качество печати. В первую очередь, под качеством здесь подразумевается повторяемость изображений, что особо важно для продуктовых брендов. В случае цифровых печатных машин можно настраивать цвет по единичным оттискам, а различные автоматические системы способны сканировать получаемое изображение в процессе печати и «на ходу» калибровать машину, чтобы не было отклонений цвета в готовом тираже. Все настройки могут быть сохранены в памяти машины, и любые последующие тиражи будут идентичны с достаточно большой точностью.

В-третьих, это оперативность и возможность печати по требованию. Это значит, что заказчику не нужно больше забивать свои склады этикеткой впрок и договариваться с типографией о точной величине тиража. С цифровой печатью все просто: нет затрат на предпечатные процессы, поэтому печатай ровно столько, сколько нужно, постоянно корректируя потребности в этикетке или упаковке и делая небольшие заказы хоть каждый день.

В-четвертых, это персонализация продукции. Различные акции и лотереи способны привлечь дополнительное внимание потребителей, к примеру, этикетки Coca-Cola с индивидуальными именами. Или средства защиты от подделок, которые реально нужны производителям разнообразной продукции. Персонализация , хотя бы по принципу нумерованных акцизных марок, один из наиболее простых и очевидных способов такую защиту осуществить.

Теперь давайте более конкретизируем наш прогноз на будущее. Вот несколько аргументы в пользу струйной УФ-технологией печати:

Надежная и долговечная механическая конструкция печатной машины
Материал просто протягивается мимо фиксированных печатных головок, также относительно несложных устройств, без множества движущих и трущихся деталей внутри.
В мире существуют несколько производителей головок для струйной печати (фото №2), которые годами шлифовали свои продукты и сейчас снабжают всех производителей струйных ЦПМ. Жесткая конкурентная борьба двух лидеров, Xaar и Kyosera, позволила им создать революционные продукты с прекрасными параметрами, надежностью и низкой ценой, и толкает их на дальнейшее совершенствование своих головок на радость производителям этикетки. На фото показан рынок производителей струйных головок на сегодняшний день.

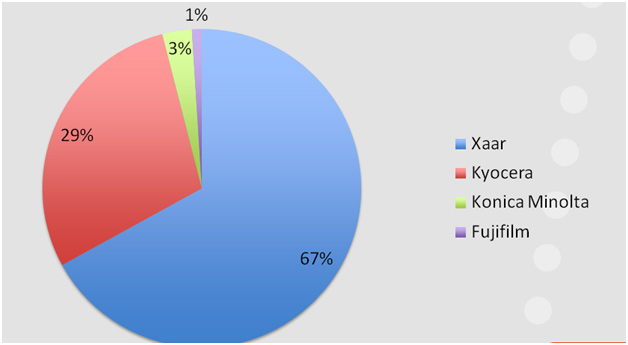

доли головок ЦПМ
Рис 2. Доли струйных УФ-печатных головок для ЦПМ от разных производителей.

В качестве сушильных устройств для таких машин используются простые и компактные линейки светодиодов, имеющих малые габариты и низкое энергопотребление. А простота - значит высокая надежность и низкие затраты на сервисное обслуживание.

Легкая модернизация
Оборудование легко поддается модернизации в процессе эксплуатации. На струйную машину могут быть установлены новые, более совершенные механические или электронные модули, не говоря уже об апгрейде программного обеспечения. А это означает, что оборудование всегда будет современным, причем без чрезмерных затрат.

Себестоимость печати
Технологии струйной УФ печати активно развиваются, а значит цены на сушки, на головки и на машины в целом будут только снижаться, а их характеристики улучшаться со временем. Конкурирующих производителей красок УФ в мире тоже несколько, что также выровняет рынок расходных материалов.

Высокое качество печати и уникальные возможности
Ни один из известных способов печати не может в рамках одной цветовой сепарации положить разный по толщине слой краски, за исключением глубокой и струйной печати. Таким образом, цифровая струйная УФ-печать (при достаточном умении персонала) в состоянии имитировать практически любые виды печати: глубокую, высокую, офсет, флексо и трафарет. Вкупе с высокой линиатурой печати, разная толщина красочного слоя позволяет увеличить цветовой охват оттисков. Толщина красочного слоя может быть от долей до десятка микрон, что может добавить даже тактильные ощущения на оттиске, и обеспечить дополнительную защиту от подделок.

Широкий спектр запечатываемых материалов
Запечатываемые материалы аналогичны тем, которые применяют в типовых флексографских УФ-машинах. Более того, можно допечатывать на уже отпечатанных (аналоговой флексографской или офсетной машиной) и высеченных полотнах. Такое тоже иногда бывает необходимо в целях удешевления производства.

По оценкам экспертов, почти треть европейских типографий, занимающихся упаковкой, рассматривают покупку цифровой печатной техники в ближайшем будущем. Причем, более половина из них рассматривают струйную УФ-технологию.

Цифровые решения от Nilpeter

Как все начиналось?

Рассмотрев в первой части преимущества и тенденции развития цифровой печати этикеток, давайте более детально углубимся в практические достижения производителей струйных УФ ЦПМ для печати этикеточной и упаковочной продукции. Рассматривать будем на примере одного из лидеров флексографского рынка – датской компании Nilpeter, которая занимается цифровыми решениями с первой половины 90-х годов, т.е. с момента зарождения цифрового способа производства этикетки.
Nilpeter сотрудничала с компанией Xiekon, а затем, после банкротства и поглощения последней компанией Punch Graphics, работала с HP Indigo с целью создания собственной этикеточной ЦПМ. В результате этих экспериментов было выпущено несколько прототипов и рыночных продуктов. Но, в конечном итоге, не удовлетворившись качеством электрофотографической печати, Nilpeter переключился на сотрудничество с японским производителем цифровых решений, компанией Screen, сделав ставку на перспективные струйные УФ- технологии печати.
Общеизвестно, что две третьих от всех этикеток, напечатанных на ЦПМ, требуют отделочных операций. Поэтому вступление крупнейшего производителя узкорулонных автоматизированных этикеточных линий, имеющего уникальные достижения в части финишных решений, в цифровую сферу, стало событием мирового масштаба. Благодаря своим компетенциям Nilpeter создал уникальную гибридную цифровую машину, способную выдавать самую сложную этикеточную продукцию высшего качества всего за один проход. Такая машина приносит востребованную добавочную ценность в продукт, и наряду с другими преимуществами «цифры», владельцы получают возможность повысить свою прибыль.

Задачи, которые изначально ставили перед собой разработчики ЦПМ от Nilpeter:
1) Дополнительная печать белой или металлизированной краской;
2) Максимально широкий цветовой охват. Чтобы цифровой оттиск не уступал флексографской печати, и ЦПМ могла стать хорошим подспорьем для существующих этикеточных и упаковочных производств;
3) Высокое качество печати. Отсутствие необходимости в компенсациях из-за разбрызгивания красок при струйной печати, возможность работы с низкомигрирующими красками;
4) Гибридные функции. Стыковка в линию с аналоговыми послепечатными модулями;
5) Высокая скорость печати и общая производительность линии;
6) Легкое и удобное управление машиной;
7) Встройка ЦПМ в автоматический рабочий поток полиграфических предприятий;
8) Высокая надежность и удобное сервисное обслуживание;
9) Относительно доступная цена и низкая себестоимость оттисков.

В итоге, на выставке Labelexpo Europe 2015 состоялся мировой дебют новой пятикрасочной струйной печатно-отделочной линии Nilpeter Panorama DP-3, объединившей в себе лучшие аналоговые решения Nilpeter и передовую технологию струйной УФ печати Screen.

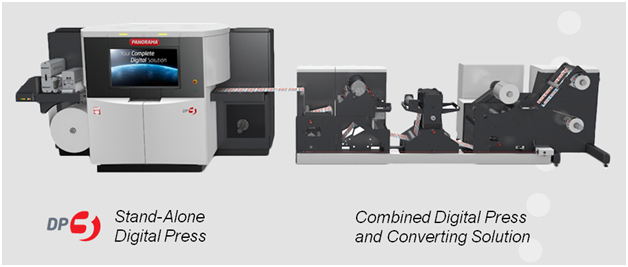

цпм panorama
Рис 3. ЦПМ Panorama в линию с аналоговыми финишными модулями от Nilpeter.

Достоинства ЦПМ Panorama DP-3

Автономная печать или работа в линию с отделочными модулями
УФ-струйная технология печати, в числе прочих достоинств, позволяет легко стыковать ЦМП с аналоговыми финишными модулями (см.фото 3). Печатный оттиск закрепляется «на лету» и сразу становится готов к отделочным операциям: ламинированию, тиснению, высечке, разрезке и т.п. За счет компактности и автоматизации машины, настройка отделочных модулей по совмещению не потребует лишнего расхода бумаги.
В зависимости от потребностей типографии, набор дополнительных модулей может быть индивидуальным: это модули охлаждения, трафаретной печати, вырубки/надсечки, продольной резки и т.п. Приобретя машину в простой конфигурации, покупатель сможет модернизировать ее и укомплектовать новыми модулями по своим потребностям в дальнейшем.

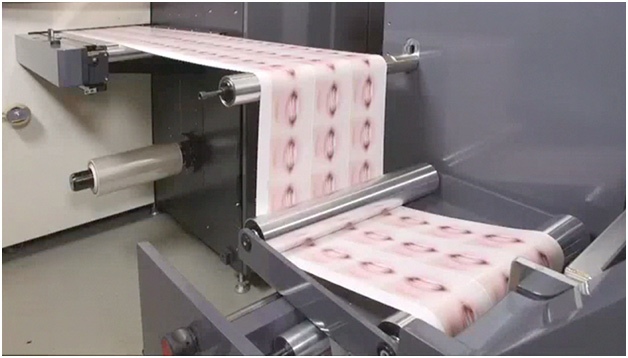

автоматизированное точное совмещение
Рис 4. Автоматизированное точное совмещение на печатном и дополнительном модулях.

При работе в линию мы получаем экономию материала из-за отсутствия буферной зоны между модулями машины и нужды в лишней намотке/размотке материала в рулон. Автоматические системы совмещения с сервоприводными механизмами и датчики контроля обеспечивают тиражное совмещение по изображению практически с первого метра полотна (фото № 4). Устройство контроля совмещения модулей для вырубки и тиснения столь компактно, что для его настройки требуется минимум материала. И настройку можно производить автоматически без потерь и вынимая полотна из машины.

Высокое качество печати
ЦПМ Panorama может гарантировать одну из лучших среди ЦПМ цветопередачу и точность цветовых переходов как в темных, так и светлых участках изображений, что достигается специальной гибридной системой растрирования. Ее программное обеспечение позволяет печатать изображения, как с традиционным растрированием, так и частотно-модулированным или стохастическим растром (фото № 5). Такой растр дает фотографическое качество изображений с плавными цветовыми градиентами, четкой детализацией изображений, он лишен недостатков типа муара, потери полутонов и т.п.

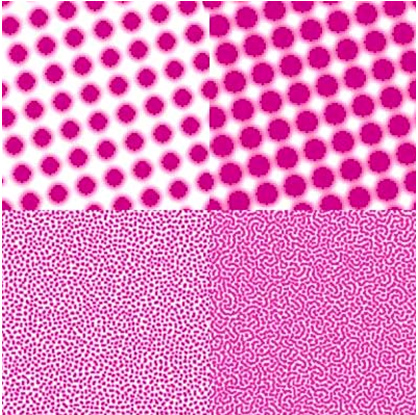

стохастический и традиционный растр
Рис 5. Стохастический и традиционный растр на машине Panоrama.

Качество печати изображений и текстов на Panorama можно по праву считать HD. Цветовое пространство и насыщенность черных красок здесь выше, чем в любых других триадных печатных устройствах (цифровых, флексо или офсетных). Цветовой охват машины составляет 85% от всего диапазона системы Pantone, конечно за исключением флюоресцентных красок (фото № 6). Из-за капель очень маленького размера в 3 пиколитра, на Panorama можно печатать на большинстве стандартных печатных материалов. Даже на тех, что имеют очень низкое поверхностное натяжение. В крайнем случае, в качестве предварительной грунтовки можно использовать очень тонкий слой обычного УФ-лака. Оттиск передает мельчайшие детали изображений и текстов от 3 кегля.
Пятая краска в виде кроющей белой краски для печати по металлизированным или темным поверхностям, лучше обычной аналоговой флексографской краски, хотя и уступает трафаретной краски. Продолжаются разработки дополнительных красочных модулей машины, и через 1-2 года на рынке ожидается следующая версия Panorama. В комплекте поставки с машиной идет специальное ПО для калибровки цветового профайла, графический редактор и автоматический модуль улучшения изображений.

передача полутонов
Рис 6. Передача полутонов на ЦПМ Panorama.

Высокая скорость и производительность
ЦПМ Panorama способна печатать красками CMYK на скорости 50 м/мин, при печати пятью красками, скорость снижается до 35 м/мин. При пересчете на листовую печать это означает, что струйная цифровая машина от Nilpeter почти вдвое производительнее электрографических ЦПМ (Xeikon, HP).
Машина рассчитана на круглосуточную загрузку и за счет автоматических систем способна печатать до 90% рабочего времени. Не требуется много времени на разогрев и охлаждение машины, УФ-лампы выходят на рабочий режим всего через 5 минут.
Проверенные опытом печатные головки Kyosera служат по 3 года без сервисного обслуживания. Для обслуживания остальных систем машины достаточно 10 мин в день, все остальные сервисные процедуры производятся автоматически, благодаря надежной модульной конструкции и встроенного сервисного ПО Nilpeter.

Легкое и удобное управление машиной
На Panorama DP-3 используется большой 42-х дюймовый сенсорный дисплей с интуитивно понятным интерфейсом управления печатным и финишными модулями машины. А также переносной дистанционный пульт управления на базе iPad –совместимого планшета. Через эти единые органы управления можно контролировать как работу ЦПМ, там и всех финишных модулей Panorama.

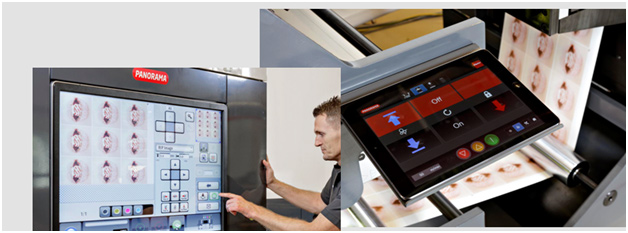

удобное управление цпм
Рис 7. Легкое и удобное управление машиной.

Система мониторинга за состоянием машины предотвращает проблемы до их возникновения и заранее выводит диалоговые сообщения на экран, информируя оператора о возможных последствиях тех или иных его действий. Практика показала, что на машине быстро начинает работать любой человек без предварительной подготовки и специального обучения.

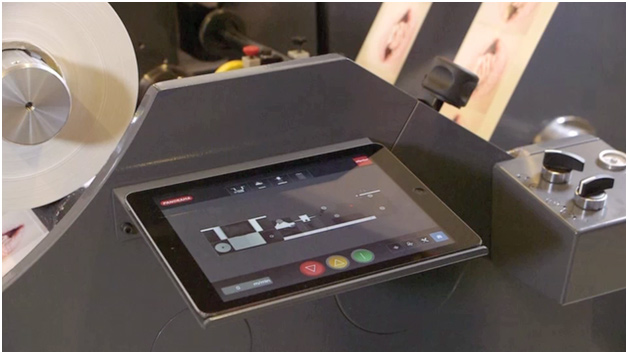

пульт управления цпм
Рис 8. Переносной пульт управления машиной.

Автоматический Smart workflow management system

Panorama DP-3 поставляется с комплексом программного обеспечения EQUIOS для автоматизации наиболее часто используемых функций печатника и интеграции машины в единую систему автоматизации производственного процесса в типографии. В состав этого комплекса входят:

  • Растровый процессор (RIP);
  • Большой набор шаблонов для печати, раскладок изображений на печатном поле машины;
  • ПО для автоматического дублирования изображений;
  • ПО для спуска полос и графический редактор;
  • ПО для автоматического треппинга изображений;
  • ПО для настройки цветового профайла, включая модуль улучшения картинок;
  • ПО для персонализации изображений;
  • ПО для интеграции машины в АСУП типографии.

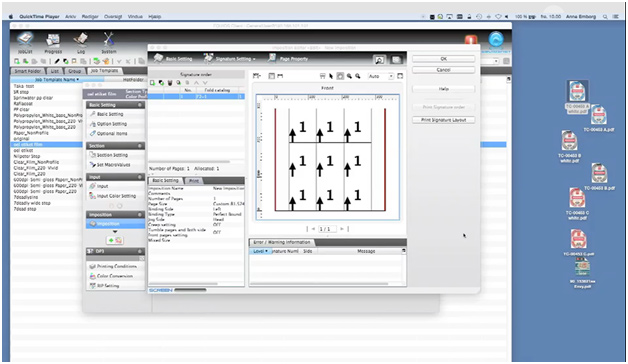

интерфейс по equios
Рис 9. Интерфейс ПО EQUIOS.

Заключение

Резюмируя данную статью можно сказать, что датская компания Nilpeter предложила полиграфическому рынку уникальное решение для высококачественной печати этикеточной продукции с низкой себестоимостью. Panorama отличается высокой надежностью со временем безотказной работы 90%, быстрым и простым выходом на тираж, высокой стабильностью. Умная система управления рабочим процессом обеспечивает оптимизацию печати, предоставляет автоматизированные функции обработки заданий и выдающуюся точность цветопередачи. В ближайшем будущем производитель обещает полноцветную персонализацию на максимальной скорости печати, начало использования маломигрирующих красок, а также дополнительный шестой цвет и более высокую интеграцию между цифровыми и аналоговыми модулями машины.
Простота использования позволяет отвечать любым запросам клиентов – печать заданного количества без ограничений по минимальному тиражу, без отходов, с быстрой оборачиваемостью и низкой себестоимостью. Этикеточная и упаковочная отрасли не сокращают своих абсолютных объемов под влиянием интернет-технологий, как, например, традиционная журнальная полиграфия, и не боятся экономических кризисов. Люди могут начать меньше читать и рекламировать, но потреблять продукты они не перестанут. Единственное, что меняется в отрасли, это структура заказов в пользу более оперативных и малотиражных. И именно для подобных условий и создавалась рассматриваемая в статье цифровая машина от Nilpeter.

Технические характеристики машины Nilpeter Panorama

  • Ширина полотна: 100-350 мм;
  • Максимальная повторяемость печати: 322 мм;
  • Длина печатного изображения: 50,8 – 2400 мм;
  • Рулон подачи: диаметр до 750 мм, вес до 120 кг;
  • Приемный рулон ЦПМ: диаметр до 750 мм, вес до 120 кг;
  • Верхний рулон: диаметр до 500 мм;
  • Нижний рулон: диаметр до 750 мм, вес до 120 кг
