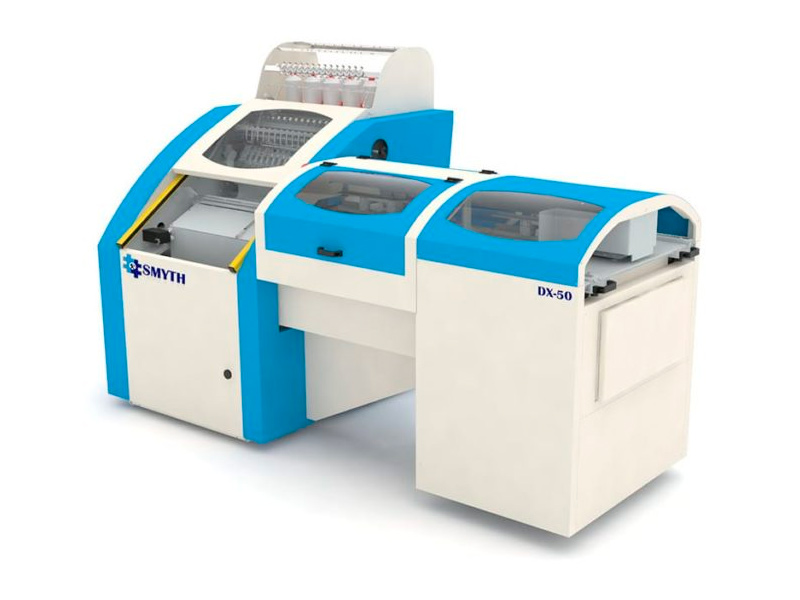

Smyth DX-50
Под заказ
Запросите стоимость у менеджера
Самовывоз: г. Москва, Электродный проезд, д. 6
Бесплатно
Демозал
Доставка
Гарантия
Сервис

Фальцевально-ниткошвейная линия SMYTH DX-50 обеспечивает экономически эффективный выпуск малых тиражей книг с качеством, как при традиционных методах обработки. Линия позволяет напрямую из листов, отпечатанных на ЦПМ получать сшитые блоки. Подачу подобранных листов на выдвигающийся стол оператор выполняет вручную, а последующую фальцовку, обжим и шитье, линия выполняет полностью автоматически. По сравнению с традиционным оборудованием, линия SMYTH значительно снижает затраты, повышает качество и скорость выпуска книг малыми тиражами. Линия выпускает издания, состоящие из комплектов 4 страничных тетрадей. Максимальная толщина в корешке 1,2 мм.

Технические особенности DX-50:

  • Модульная фальцевально - швейная линия с ручной подачей
  • Подвижный стол для ручной подачи комплекта листов оператором
  • Равнение комплекта на столе по упорам и направляющим
  • Включение цикла работы нажатием электрической педали
  • Перемещение стола с листами к фальцевальному ножу
  • Фальцовка комплекта с перемещением ножа снизу – вверх
  • Пневматический обжим сфальцованного комплекта перед шитьем
  • Захват для передачи сфальцованного комплекта на боковой транспортер ниткошвейной машины
  • Боковой транспортер с толкателем для перемещения сфальцованных комплектов в зону шитья
  • Автоматическое потетрадное шитье блоков нитками
  • Защитный ИК – барьер ниткошвейной машины с автоматической остановкой работы
  • Возможность ручной подачи тетрадей на рабочий стол ниткошвейной машины (макс. / мин. формат тетради – 550х510 / 125х75 мм)
  • Автоматическое образование холостого стежка и обрезка нитей
  • Сенсорный пульт для управления машиной и обрезкой нитей
  • Легкое разделения сшитых блоков между собой на приемке машины
  • Регулируемый приемный стол на выходе машины

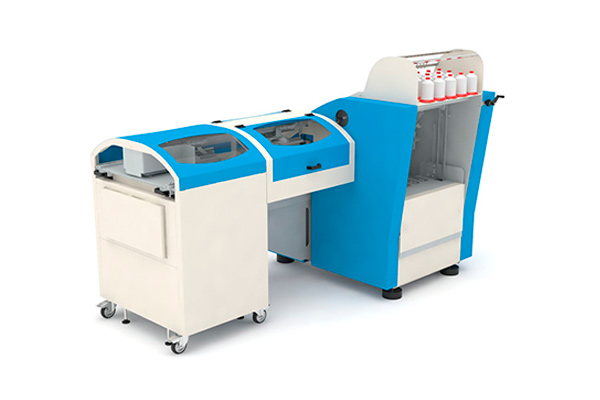

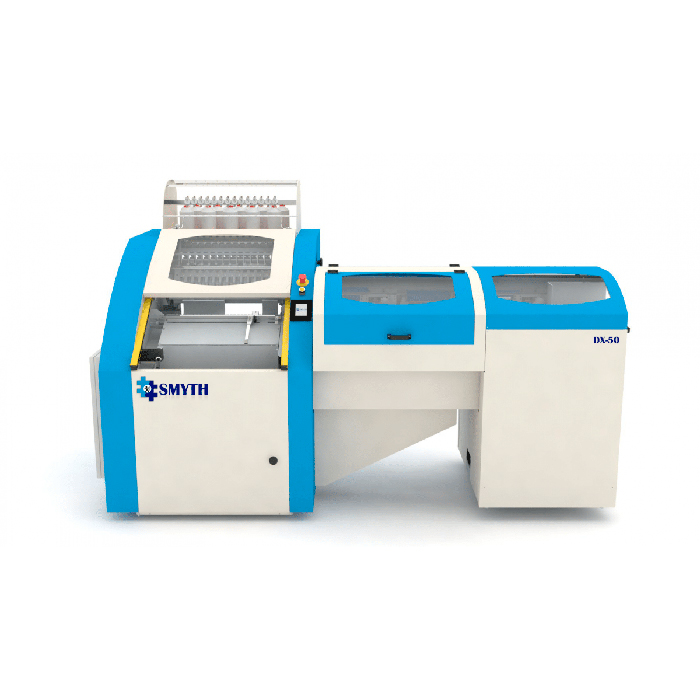

Линия DX-50 состоит из станции подачи листов и фальцовки mod.P, который соединяется в линию с ниткошвейной машиной FX-50.

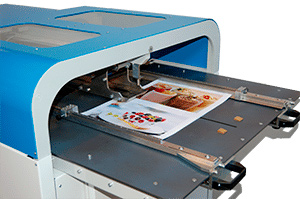

  1. mod.P - Станция автоматической вставки и поперечной фальцовки с ручной подачей

  2. Smyth Mod.P состоит из выдвигающегося стола для ручной подачи плоских листов с цифровой печатью и ножа для поперечной фальцовки, чтобы фальцевать подобранные в заданном порядке листы (комплекты) для получения тетради для сшивания. Затем сфальцованные тетради прижимаются двумя пластинами с пневматическим приводом (запатентованная система индексации) и переносятся на фиксированное седло ниткошвейной машины.

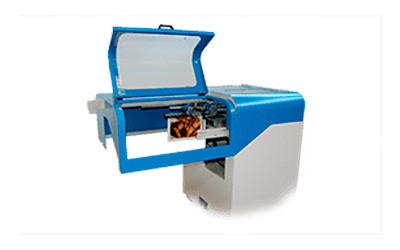

  3. Ниткошвейная машина FX-50
  4. Пневматическая ниткошвейная машина с ручной подачей для шитья сфальцованных тетрадей. Тетради могут подаваться оператором, как на боковой транспортер, так и непосредственно на качающееся седло швейного модуля.

    * Автоматическая система обрезки нити FX-50 проста в использовании, включает в себя автоматическую обрезку нити между книгами, что облегчает разделение при доставке.

Технические особенности FX-50:

  • Ниткошвейная линия для выпуска книг малыми тиражами и книг по требованию
  • Широкий диапазон обрабатываемых форматов от карманных книг до альбомов
  • Компактная и простая в работе, с быстрой настройкой на формат
  • Подача сфальцованных тетрадей на (боковой) транспортер ниткошвейной машины
  • Вывод сшитых блоков на регулируемый приемный стол машины
  • Устройство обрезки нитей ножами и образование холостого стежка
  • Легкое разделение сшитых блоков друг от друга на приемном столе
  • Русифицированный дисплей.

Демонстрация работы SMYTH DX-50

Технические характеристики:

Макс. формат листа 550х510 мм
Мин. формат листа 150x150 мм
Плотность листа 50 - 100 гр.
Макс. формат тетради
Ручная (фронтальная) подача непосредственно в швейный модуль 550х510 мм
Боковая подача (на Транспортер) 510х350 мм
Мин. формат тетради
Ручная (фронтальная) подача 125х75 мм
Боковая подача 125х75 мм
Макс. техническая скорость 18 цикл/мин
Расход сжатого воздуха 6 бар, 300 л/мин
Электропитание 1,5 кВт, 3 ф, 380 В, 50 Гц
Габаритные размеры (ДхШхВ) 1980x1390x1600 мм
Вес 520 кг.

Характеристики фальцевально-вставочной системы Smyth mod. P:

Макс. формат листа (ВхШ) 510х640 мм
Мин. формат листа (ВхШ) 150х180 мм
Макс. формат тетради (ВхШ) 510х320 мм
Макс. формат тетради (ВхШ) 510х320 мм
Мин. формат тетради (ВхШ) 150х90 мм
Плотность бумаги 50 – 150 гр.
Максимальная толщина комплекта 1,2 мм.

Свойства:

Производитель
ТЕРРА ПРИНТ
является официальным дилером Smyth
