Horizon CABS-4000S

Horizon CABS-4000S
(0)
Звоните!
Производитель:
Horizon

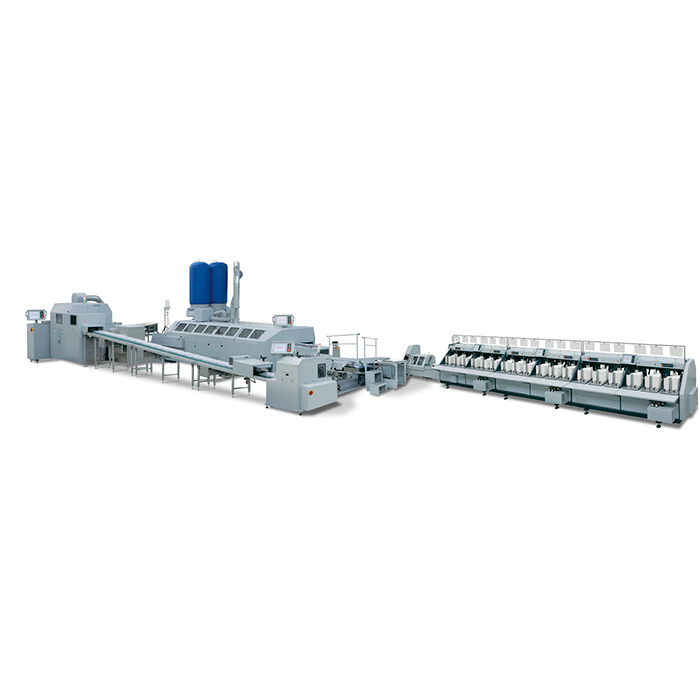

Благодаря концепции модульного построения CABS-4000S возможна адаптация автоматической линии кбс к нуждам конкретного производства.

Все основные модули, составляющие линию, оснащёны собственными пультами управления, созданными на базе технологии TOUCH SCREEN. Все пульты оснащены фирменным интерфейсом Touch&Work

Листоподборочные модули серии MG-600 содержат шесть станций подачи.
Девятикареточная машина клеевого бесшвейного скрепления SB-09S спроектирована по классической технологии горизонтальной карусели.
Трёхножевая резальная машина HT-110. Полностью автоматизированная машина тяжёлого, промышленного класса с высочайшим уровнем эргономики и безопастности. Переходные функциональные модули. Для максимальной адаптации к предполагаемой тиражной и технологической загрузке предлагается большое количество специализированных модулей с разными функциональными возможностями и контрольными системами.
Система охлаждающих транспортёров. Секции различных по длине и конфигурации транспортёров позволяют без труда «вписать» линию в любое производственное помещение.

Посмотреть видео >>>

Основные модули, входящие в состав линии:

1. MG-600a горизонтальная листоподборочная машина. Ведущий модуль. Машина оснащается приводным электродвигателем и содержит шесть листоподборочных лотков.

горизонтальная листоподборочная машина

Особенности конструкции MG-600a:

  • Подача тетрадей с помощью патентованного механизма качающегося форгрейфера
  • Наличие датчиков пропуска тетради, замятия тетради, датчик двойного листа на каждой станции подбора
  • Центральный пульт управления с контактным дисплеем Стандартное оснащение:
  • цветной, 10,4", сенсорный дисплей
  • 6 секций подачи тетрадей
  • секция ручной подачи тетрадей
  • приводной электродвигатель

    Технические характеристики

    Формат тетради от 148 х 105 до 385 х 3275 мм;
    Толщина подборки Макс 50 мм;
    Ёмкость самонаклада тетрадей 300 мм;
    Максимальная скорость 6000 тетрадей/час ;
    Электропитание 3 фазы, 50 Гц, 2.9 кВт;
    Габариты 3200 x 1180 x 1690 мм;

    Опции:

  • EU-600 соединительный модуль для установки модуля аналитических весов
  • IC-MG600 система контроля прохождения листов по изображению (6 камер)
  • TD-600 датчик толщины блока
  • ST-600 приёмное устройство при работе MG-600 off-line и on-line
  • RU-600 модуль удаления некорректно подобранных блоков без остановки машины для ST-600. Работает в линию с SB-17, SB09
  • CST-600 стыковочный конвейер для подключения ST-600. Необходим при работе в режиме off-line
  • HF-600 модуль ручной подачи для MG-600
  • DC-600 стыковочный конвейер для подключения MG-600 в линию с SB-17, SB-09
  • CU-600 замыкающий модуль привода цепи. Необходим для подключения RU-600 к MG-600
  • LU-600 поворотная секция транспортного конвейера

    2. MG-600b горизонтальная листоподборочная машина. 2-ой, 3-й, 5-й и 6-ой промежуточный модуль. Машина не оснащается собственным электродвигателем и имеет привод от приводных модулей MG-600a или MG-600c. Содержит шесть листоподборочных лотков.

    Горизонтальная листоподборочная машина

  • Особенности конструкции MG-600b:

  • Подача тетрадей с помощью патентованного механизма качающегося форгрейфера
  • Наличие датчиков пропуска тетради, замятия тетради, датчик двойного листа на каждой станции подбора
  • Центральный пульт управления с контактным дисплеем Стандартное оснащение:
  • цветной, 10,4", сенсорный дисплей
  • 6 секций подачи тетрадей
  • секция ручной подачи тетрадей
  • механизмы стыковки с приводной секцией

    Технические характеристики модуля

    Формат тетради от 148 х 105 до 385 х 3275 мм;
    Толщина подборки Макс 50 мм;
    Ёмкость самонаклада тетрадей 300 мм;
    Максимальная скорость 6000 тетрадей/час ;
    Габариты 2860 x 1180 x 1690 мм;

    Опции модуля:

  • IC-MG600 система контроля прохождения листов по изображению (6 камер)
  • HF-600 модуль ручной подачи для MG-600

    3. MG-600c горизонтальная листоподборочная машина. 4-й промежуточный модуль. Машина оснащается собственным электродвигателем. Содержит шесть листоподборочных лотков.

    Горизонтальная листоподборочная машина

  • Особенности конструкции MG-600c:

  • Подача тетрадей с помощью патентованного механизма качающегося форгрейфера
  • Наличие датчиков пропуска тетради, замятия тетради, датчик двойного листа на каждой станции подбора
  • Центральный пульт управления с контактным дисплеем

    Стандартное оснащение:

  • цветной, 10,4", сенсорный дисплей
  • 6 секций подачи тетрадей
  • секция ручной подачи тетрадей
  • приводной электродвигатель

    Основные технические характеристики:

    Формат тетради от 148 х 105 до 385 х 3275 мм;
    Толщина подборки Макс 50 мм;
    Ёмкость самонаклада тетрадей 300 мм;
    Максимальная скорость 6000 тетрадей/час ;
    Электропитание 3 фазы, 50 Гц, 2.9 кВт;
    Габариты 2860 x 1180 x 1690 мм;

    Опции:

  • IC-MG600 система контроля прохождения листов по изображению (6 камер)
  • HF-600 модуль ручной подачи для MG-600

    4. Автоматическая девятикареточная термоклеевая машина Horizon SB-09S. Клеевая машина SB-09S сконструирована по классической карусельной схеме.

    Автоматическая девятикареточная термоклеевая машина Horizon SB-09S

  • Особенности конструкции:

  • Секция обжима
  • Тщательно просчитанная секция обжима обеспечивает приложение большого усилия для формирования прочных книг с четким контуром корешка. Величина усилия обжима может регулироваться без остановки машины.
  • Секция подачи блоков
  • Блоки из листов или тетрадей передаются из подборочной линии непосредственно в зажимы кареток. Подача блоков осуществляется снизу.
  • Секция фрезерования и торшонирования
  • Во время фрезерования блок и каретка дополнительно обжимаются специальными валиками. Глубина фрезерования, скорость вращения фрезы и шаг торшонирования настраиваются с панели управления.
  • Секция нанесения клея
  • Три накатных валика наносят клей на корешок, обеспечивая его глубокое проникновение для формирования прочного скрепления. Сменная клеевая ванна разделена на две секции для работы с разными типами клея, для торцевой и боковой промазки.
  • Секция подачи обложек
  • Пневматический самонаклад обложек оборудован современными датчиками неподачи и подачи двойного листа. В процессе работы возможна дозагрузка обложек без остановки машины.
  • Секция биговки обложек
  • Специальные биговочные ролики могут проводить до 4 линий биговки на обложке. Секция входит в штатное оснащение машины.
  • Консоль управления
  • Большой цветной контактный дисплей позволяет производить все настройки легко и быстро. Все необходимые величины задаются с помощью меню, основанного на пиктограммах. Кроме того, на экран выводятся все сообщения об ошибках и текущем состоянии всех систем машины.

    Технические характеристики

    Формат книги min 148 х 105 мм max 330 х 250 мм при работе в линию и 400 х 280 мм при автономной работе;
    Толщина переплета 1-45 мм;
    Максимальная скорость 4000 книг/час;
    Электропитание 3-фазное, 200 В, 50 Гц;
    Габариты 4520x2425x1660 мм ;
    Масса 2780 кг;

    Опции:

  • S-09S Входной модуль автоматической подачи для SB-09S
  • U-09S Секция ручной подачи блоков для SB-09S
  • MU-09EVA Сменный клеевой аппарат под термоклей для SB-09S
  • MU-09PUR Сменный клеевой аппарат под PUR-клей с открытой клеевой системой для SB-09S. Вкл премелтер под 20-ти литровые канистры.
  • DB-15 Устройство удаления бумажной пыли (один мешок)
  • DB-15W Устройство удаления бумажной пыли (два мешка)
  • PM-20II Устройство предварительного разогрева термоклея (18 л.)
  • CN-09 Комплект приспособлений для установки термоклеевых форсунок для PM-20||
  • SI-17 Устройство для автоматического измерения размеров блока
  • VS-17 Устройство удаления паров клея
  • VSP-09 Короб для системы удаления паров клея. Требуется для конфигурации с VS-17

    5. Трёхсторонняя резальная машина Horizon HT 110

    Трёхсторонняя резальная машина Horizon HT 110

    Особенности конструкции:

  • Автоматическая система сталкивания и выравнивания рабочих привёрток перед резом
  • Полностью автоматизированная система настройки на формат
  • Жёсткая цельнолитая станина
  • Европейская сертификация систем безопасности
  • Возможность автономной работы и работы в линию

    Технические характеристики

    Рабочий формат до обрезки от 148 х 105 мм до 410 х 320 мм;
    Обрезной формат брошюры от 145х103 мм до 366х300 мм;
    Высота стопы 2-100 мм;
    Усилие прижима От 4 до 12 kN
    Механическая скорость От 400 до 1600 циклов/час;
    Электропитание 3-фазное, 200 В, 50 Гц, 3.9 кВт;
    Габариты 1950x2150x1950 мм ;
