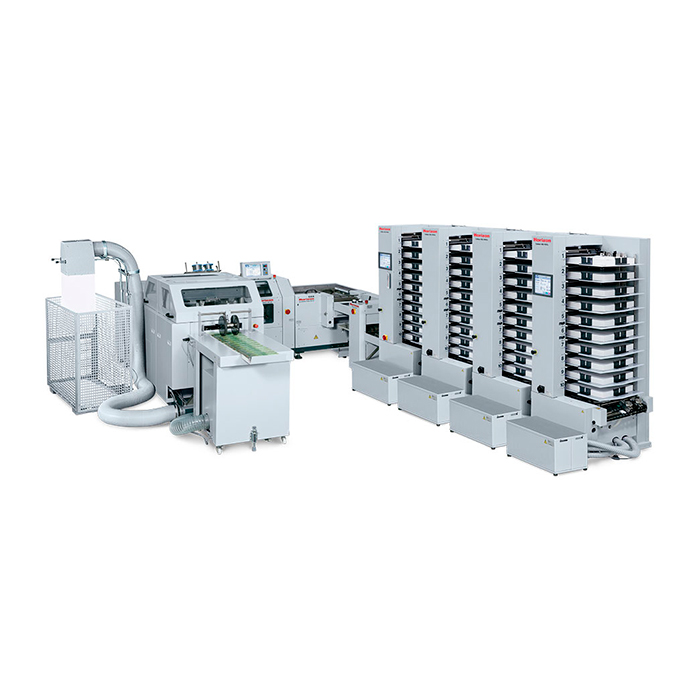

Комплекс объединяет в своем составе тяжелые высокопроизводительные финишные модули, выполняющие операции предварительной биговки, фальцовки, шитья проволокой, прессования и трехсторонней подрезки брошюр.

Все модули, выстроенные в линию, управляются единым процессорным блоком управления, оснащённым цветным (10,4") контактным дисплеем. Фирменный интерфейс Touch&Work предоставляет оператору возможность задавать все параметры текущего тиража, используя простые и понятные пиктограммы, собранные в компактные тематические окна. Память центрального процессора сохраняет до 200 рабочих программ. Отдельным программным модулем осуществляется самодиагностика и хронометраж сроков регламентного обслуживания. Комплекс предназначен для работы в линию с компактными пневматическими листоподборочными станциями вертикального построения Horizon VAC-1000/600.

Особенности конструкции Horizon StitchLiner:
  1. Производительность в 5500 брошюр в час, оптимально подходит для обработки коротких и средних тиражей журнальной продукции;
  2. Удобство управления с помощью сенсорного ЖК-монитора, позволяет оперативно и просто настраивать финишные модули для обработки конкретных заказов, а также информирующее оператора о состоянии машины и рабочего процесса;
  3. Предварительная биговка подобранных листов и фальцовка в два этапа гарантирует высокое качество журнальной продукции;
  4. Компактная U-образная компоновка линии, экономит рабочее пространство типографии и предоставляет удобный доступ оператору для обслуживания машины.

Видеообзор StichLiner 5500:

Модули в составе линии Horizon StitchLiner:

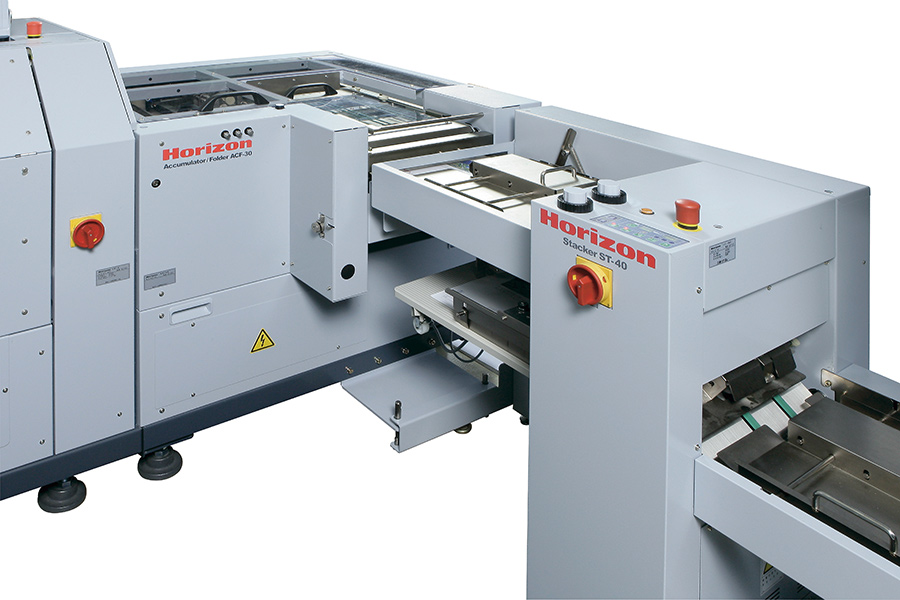

  • Накопительно-фальцевальный модуль Horizon ACF-30

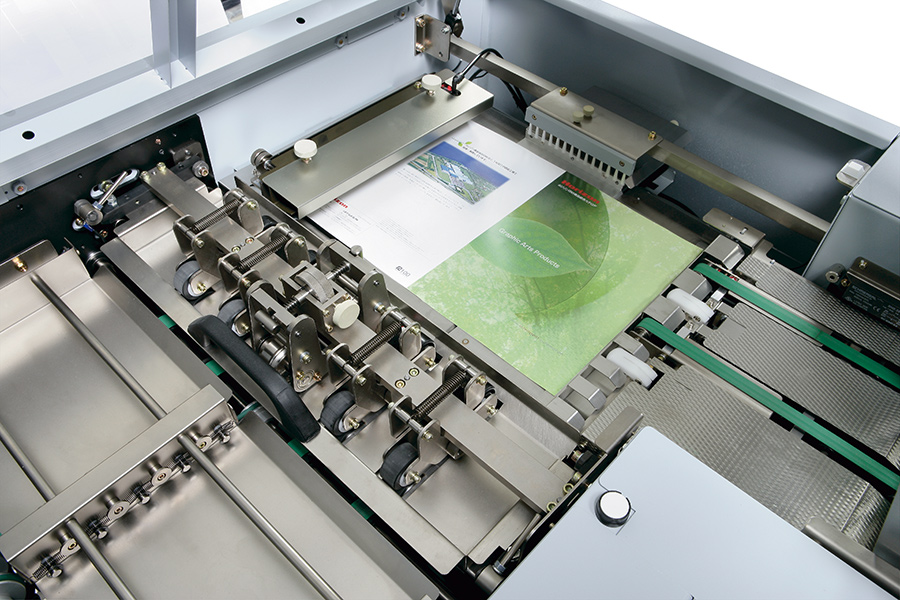

Модуль предназначен для накопления и двукратного сталкивания подобранных блоков, поступающих с листоподборочных башен. После фиксирования блока парой (верхний и нижний) транспортных ремней, специальная система производит биговку, фальцовку и формирование корешка брошюры.

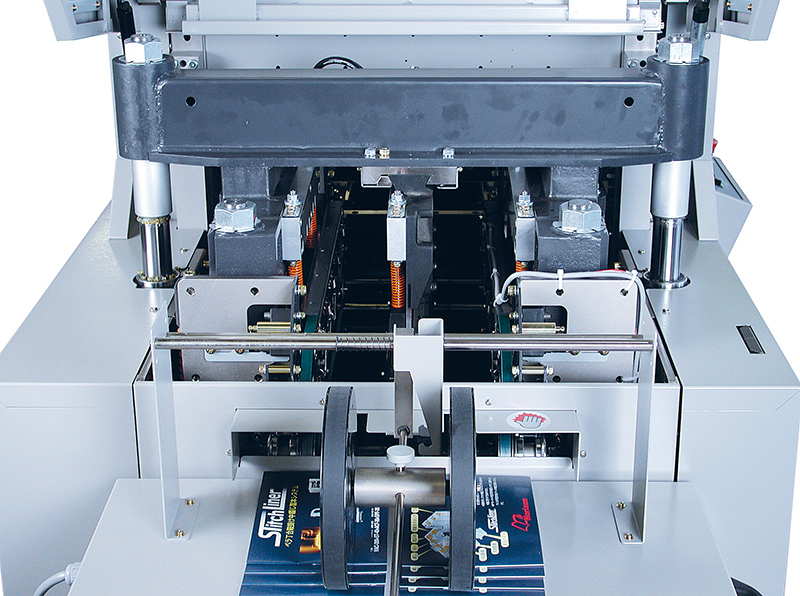

  • Проволокошвейно-фальцевальный модуль Horizon SPF-30S

Horizon SPF-30S представляет собой мощный, промышленный модуль, выполненный по классической схеме седельного шитья. Конструкция модуля содержит системы позиционирования и фиксирования сшиваемого блока в зоне обработки, которые исключают возможность производства некондиционной продукции. После завершения цикла шитья, брошюра транспортируется в устройство ножевой односгибной фальцовки. Устройство окончательно формирует корешок с помощью двух пар фальцевальных валов. Проволокошвейно-фальцевальный модуль подготовлен к установке четырёх швейных головок и может опционально снабжаться головками для формирования файловой скобы.

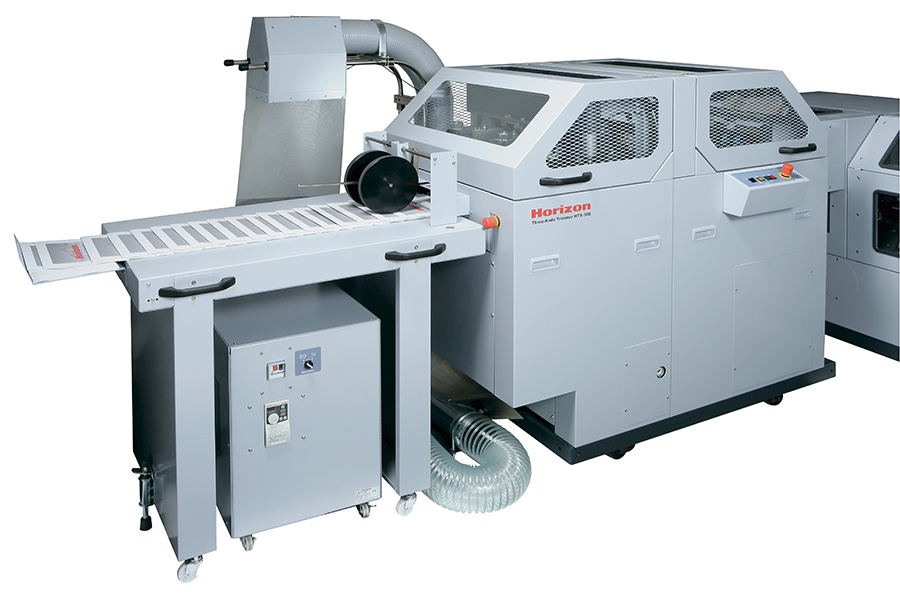

  • Трехножевая резальная машина Horizon HTS-30S

Классическая, двухтактная трёхножевая резальная машина с ножничной системой реза по боковым сторонам и торцу брошюры. Транспортировка издания производится парами (верхним и нижним) ремней и фиксируется перед передними упорами на каждом этапе технологического процесса, устраняя, таким образом, возможность перекоса. Horizon HTS-30S подготовлена для установки опционального оснащения системой разрезки двойников с помощью центрального ножа. Центральная вырезка возможна с размерами 6, 8, 10 и 12 мм.

Стандартное оснащение:
  1. Две швейные головки Hohner 43/6S;
  2. Устройство для установки четырёх швейных головок Hohner 43/6S;
  3. Комплект ножей установленных на трёхножевой резальной машине HTS-30S;
  4. Запасной комплект ножей в защитной упаковке;
  5. Выводной транспортёр готовой продукции с прижимными роликами;
  6. Комплект инструментов для обслуживания.

Технические характеристики:

Рабочий формат от 148х199 до 350х500 мм;
Формат брошюры (до обрезки) от 148х103 до 350х250 мм;
Обрезной формат от 95х120 до 230340 мм;
Обрезной формат (двойники) от 95х90 до 230х144 мм;
Толщина блока до 5 мм;
Плотность бумаги 60 - 210 гр/кв.м.
Максимальная скорость 5500 циклов/час;
Операции предварительная биговка, выравнивание листов, фальцовка, сшивка на проволоку, трехсторонняя подрезка брошюры, вывод;
Габариты (ДШВ) 3910х3260х1600 мм;
Электропитание 380 В, 50 Гц, 3730 Вт;
Масса 2000 кг;
Примечание: Формат готовой брошюры 120х85 - 350х260 мм;
