Horizon CABS-6000
Доступно в лизинг
Под заказ
Запросите стоимость у менеджера
Самовывоз: г. Москва, Электродный проезд, д. 6
Бесплатно
Демозал
Доставка
Гарантия
Сервис

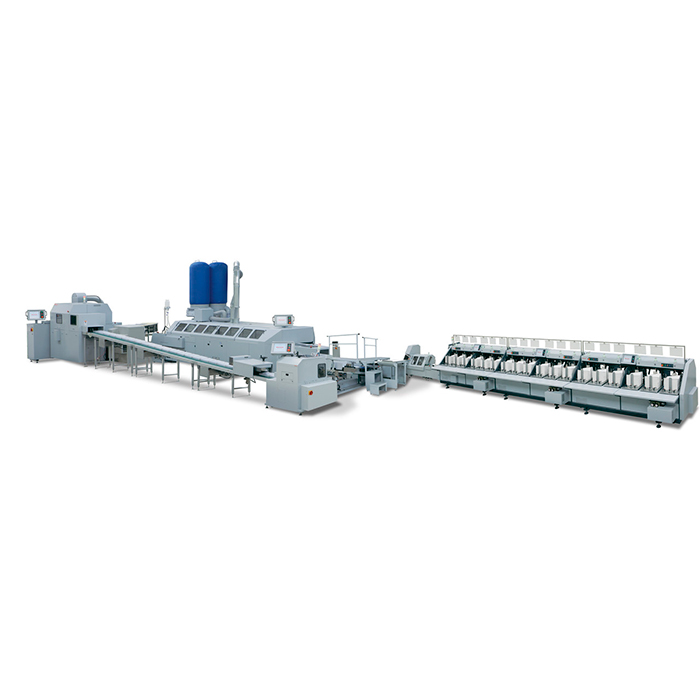

Модульное построение линий серии Horizon CABS 6000 позволяет максимально адаптировать технологическую конфигурацию и технические параметры к нуждам конкретной типографии.

Технические характеристики и производственные возможности машин, с помощью огромного количества опциональных устройств и всевозможных конфигураций связующих транспортёров могут удовлетворить большинство потребностей производств, с самыми разными тиражными загрузками.

Практически каждый производственный модуль, составляющий линию, оснащается собственным пультом управления, созданным на базе технологии TOUCH SCREEN. Пульты управления, расположенные на всех модулях, подчиняются единому алгоритму отображения и обработки данных по наладке параметров производственного потока. Управление обеспечивается с помощью фирменного интерфейса Touch&Work. На цветном мониторе отражаются легко читаемые пиктограммы и цифровые формуляры, позволяющие оперативно настраивать все рабочие параметры конкретного производственного модуля. Сервоприводы исполнительных механизмов быстро и точно настраивают машину на тираж, существенно сокращая время переналадки. Параметры работы заносятся в память и сохраняются до следующего, повторяющегося тиража.

Листоподборочная часть линий состоит из новейших модулей серии MG 600.

Основой поточных линий CABS-6000 является автоматическая машина клеевого бесшвейного скрепления серии SB-17. Благодаря наличию 17-ти зажимных кареток машина в состоянии производить продукцию со скоростью до 6000 готовых блоков/час. Особенности конструкции механизма привода кареток модуля КБС SB-17, массивная станина и высококачественная прецизионная сборка, позволяют этой машине стабильно работать на протяжении долгих лет, производя продукцию самого высокого качества. Две клеевые секции с высокоточными термостатами производят раздельные операции по торцевой и боковой промазке корешка блока позволяя работать с разнородными, «сложными» бумагами. Кроме того, для клеевых машин серии SB-17 доступно оснащение клеевыми секциями, поддерживающими технологию PUR-скрепления. В зависимости от технологических задач, машины можно комплектовать открытыми PUR-системами или системами для нанесения PUR-клея с помощью щелевых головок. Фрезеровка и торшонирование осуществляется фрезами с очень высокими эксплуатационными характеристиками и сбалансированным приводом. Обложка подаётся с самонаклада, оснащённого ротационным биговочным устройством с полностью автоматизированным процессом наладки. Система контрольных датчиков следит за качеством позиционирования обложки и практически исключая наличие брака.

Резальная часть линий представлена трёхсторонней резальной машиной серии HT 110.

Все технологические этапы обработки брошюр на линиях серии CABS-6000: подборка, клеевое скрепление и трехсторонняя обрезка объединены системой передающих и охлаждающих транспортных модулей. Модули для передачи заготовок с подборочной части на клеевую машину, оснащены системами контроля качества производимых брошюр с возможностью отбраковки некондиционных тетрадей без остановки всей линии. Клеевую часть и трёхножевую резальную машину объединяют секции охлаждающих транспортёров с оснащением специальными поворотными и спиральными модулями, позволяющими «вписать» линию в любое производственное помещение без ущерба технологическим свойствам.

Технические особенности:
  • Опциональное оснащение множеством контрольных и отбраковочных модулей;
  • Поддержка двух клеевых технологий: PUR и EVA;
  • Автоматическая наладка на тираж большинства технологических модулей;
  • Лёгкое изменение конфигурации линий под параметры производственного помещения;
  • Опциональное оснащение системами аспирации;
  • Подключение к системе pXnet для управления цифровыми данными.

* Параметры электропитания и подключение сжатого воздуха уточняются после утверждения комплектации

Технические характеристики линии:

Листоподборочная машина MG-600
Система подачи тетрадей Вакуумные присоски, качающийся форгрейфер
Конфигурация модулей MG-600a / MG-600b / MG-600c
Количество подборочных станций 6 станций/ 12 станций/ 18 станций/ 24 станций/ 30 станций/ 36 станций
Рабочий формат от 148х105 до 385х275 мм
Ёмкость самонаклада 300 мм
Толщина тетради До 50 мм
Механическая скорость До 6000 подборок/час
Электропитание* MG-600a: 380В, 50 Гц, 2.9 кВт / MG-600b: 380в, 50 Гц, 1.8 кВт / MG-600c: 380В, 50 Гц, 2.7 кВт
Габариты MG-600a: 3200х1180х1690 мм
MG-600 b, c: 2860х1180х1690 мм

Клеевой модуль SB-17:

Клеевой модуль SB-17
Макс. формат Автоматическая подача: 385х275 мм
Ручная подача: 400х280 мм
Мин. формат Автоматическая подача: 148х105 мм
Ручная подача: 148х105 мм
Толщина блока От 2 до 50 мм
Формат обложки От 135х220 до 400х660 мм
Толщина обложки От 82 до 348 г/м²
Ёмкость самонаклада обложки 130 мм
Механическая скорость До 6000 блоков/час
Габариты 7100х1700х1500 мм

Резальная машина HT-110:

Трёхножевая резальная машина HT-110
Формат до обрезки Макс. 410х320 мм
Мин. 148х105 мм
После обрезки Макс. 366х300 мм
Мин. 145х103 мм
Толщина блока От 2 до 100 мм
Усилие прижима От 4 до 12 кН
Механическая скорость До 400 до 1600 циклов/час
Электропитание* 380В, 50 Гц, 3.9 кВт
Габариты Машина: 1950х2150х1950 мм
Шкаф управления: 508х1000х1450 мм
