Foldmaster-Robatech 200SM

Foldmaster-Robatech 200SM
(0)
Звоните!
Производитель:
Foldmaster

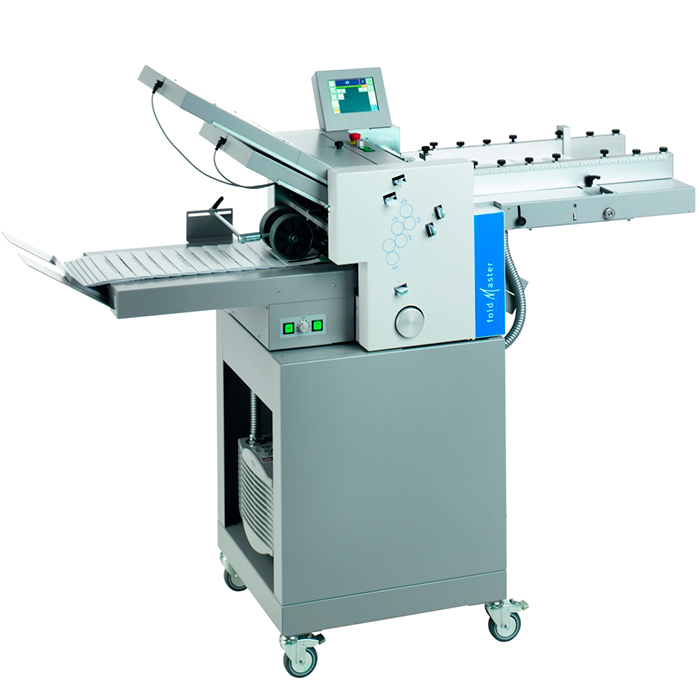

Высокопроизводительная автоматическая линия по изготовлению БПО Foldmaster-Robatech 200SM

Компания Multigraf (Швейцария) – одна из лидирующих в мире по производству современного высокопроизводительного фальцевального оборудования под маркой FoldMaster – производит полный спектр высококлассных фальцевальных машин. Испытанные технологии FoldMaster в сочетании с известным швейцарским качеством имеет большие достоинства.

Стоимость оборудования – от 3 500 000 рублей.

Современное фальцевальное оборудование FoldMaster оснащается микропроцессорными устройствами регулирования и управления, которые уменьшают потери времени при наладках, упрощают управление машиной и повышают скорость ее работы. Машины FoldMaster имеют модульный тип построения, что отличает их от фальцевального оборудования других производителей. Фальцевальные машины FoldMaster укомплектованные Клеевыми системами Robatech, образо-вывают фальцевально-склеивающую линию.

Основой клеевой системы является контроллер AS50/4, обеспечивающий прецизионное нанесение клея при работе фальцмашины на высокой скорости. С его помощью возможно подключить от одной до четырех клеевых головок (водорастворимый и термоклей) в клеевую систему, т.е. контроллер является пультом управления. Применяется подобная клеевая система для изготовления упаковочных бумажных пакетов, картонных коробок в пищевой промышленности, в области изготовления почтовых конвертов, при создании индивидуальной упаковки, нанесения этикеток и т.д. Контроллер обрабатывает сигналы, идущие с фотодатчика (до 4-х фотодатчиков), который определяет положение заготовки, и дает сигнал нанесения клея. Положение фотодатчика может быть различным, что позволяет работать в разных режимах: непрерывное нанесение клея и дозированное (программируется и состоит из 32 отдельных клеевых полосок), а также в режиме переключения. Возможно подключение до 4 пневматически или электронно управляемых клеевых головок. Клапан каждой из клеевой головок настраивается отдельно сигналом, идущим от контроллера и обеспечивающим быстрое переключение. Сигнал обеспечивает стабильную длину клеевой полосы даже при большой скорости работы фальцмашины. Для определения скорости работы (до 1200 м/мин) фальцмашины AS50/4 оснащен кодером, который управляет временем начала и окончания подачи клея. Клеевая система из 2-х головок имеет два режима: активация клеевой головки во время работы и управление расходованием клея в случае остановки машины. Управление логически понятное, все данные отображаются на дисплее. До 90 программ можно записать и хранить в памяти блока. Блок легко интегрируется в клеевую систему, каждое подключение сигнализируется диодом.

Клеевая головка , электронно управляемая, предназначена для работы с клеем ПВА вязкостью до 500 мПа. в системах подачи клея низкого давления до 6 бар. Устанавливается в фальцевальных, печатных машинах, а также на печатном оборудовании. Благодаря высокой частоте переключения способна наносить клей с большой точностью. Головка очень компактная и узкая (15 мм), что позволяет использовать ее практически в любой системе.

Клеевая система Robatech на базе фальцевального модуля
Foldmaster 200SM

Представляет из себя единую технологичную линию для получения бесконвертных почтовых отправлений.
Работа Клеевой системы Robatech на базе фальцевального модуля Foldmaster 200 SM отвечает следующим требованиям:

  • Лист подается в фальцевальный модуль, где происходит сгиб и склеивание листа. При выкладке на приемно-выводной стол каждый лист перфорируется по краям;
  • Клапан каждой из клеевой головок настраивается отдельно сигналом, идущим от контроллера и обеспечивающим быстрое переключение. Сигнал обеспечивает стабильную длину клеевой полосы даже при максимальной скорости работы фальцевального блока. Для определения скорости работы фальцевального блока контроллер клеевого модуля оснащен кодером, который управляет временем начала и окончания подачи клея;
  • У системы предусмотрено дальнейшее оснащение кассетными и ножевыми секциями, перекрестным фальцем.

Технические характеристики Foldmaster-Robatech 200SM

Хар-ки фальцевального модуля:
Формат бумаги, мм. А3+
Ширина кассеты, , мм. 350
Количество кассет, шт. 2
Система подачи листов Вакуумная
Max. формат листа, мм. 350x500 (cтандартно)
Min формат листа, мм 90х120
Плотность бумаги, г/м2 40-240
Скорость работы, с учетом нанесения клея, листов/час 6000
Габариты (ДхШ), мм 2310х635
Масса, кг 97
Компрессор (производительность 25 м3/мин) В стандартной комплектации
Модуль перфорации, 2 шт. (шаг 4 мм) В стандартной комплектации
Система управления с ЖК экраном Да
Счетчик продукции Да
Электропитание 220-230В/50Гц
Потребляемая мощность (без компрессора) 300Вт
Характеристики клеевого модуля:
Объем бака клея, л 10
Частота срабатывания клеевой головы, циклов/сек. До 1000 циклов/сек
Клапан: электромагнитный (отсутствие пневматики) Да
Способ нанесения клея Точка, штрих, сплошная линия
Расстояние между элементами нанесения Произвольное, задаваемое контроллером
Тип клея ПВА (водорастворимый)
Тип подающего устройства Бак низкого давления
Количество независимых каналов управления, шт. До 4
Количество входов для энкодеров, шт. 2
Подключение внешних устройств по интерфейсу RS-232 Есть
Автоматическое закрытие слайдера головки, при отсутствии активности Есть
Количество программ сохраняемых в памяти контроллера, До 90
